노드-면 접촉
노드-면 접촉 참고 사항
-
초기에 면이 접촉해 있을 필요는 없습니다.
-
원본과 대상 면 간에 호환 메시가 있을 필요는 없습니다.
-
꼭지점, 모서리 및 면은 세트 1 요소로 허용됩니다.
-
이러한 접촉 형성은 정적, 비선형, 열전달 해석 스터디에서 관통 없음 접촉 유형과 함께 사용할 수 있습니다. 정적 및 비선형 해석 스터디의 경우, 이 접촉 유형은 원본과 대상 면 간의 접촉을 방지하지만 갭을 형성하기 위해 서로 분리될 수도 있습니다. 열해석 문제에서 이 옵션을 열 저항에 사용할 수 있습니다.
-
일반적으로 면 접촉이 더 정확하지만 노드-면 접촉 옵션은 두 면 사이 접촉 영역이 작아지거나 선이나 점으로 줄어들 경우 더 좋은 결과를 가져다 줍니다.
-

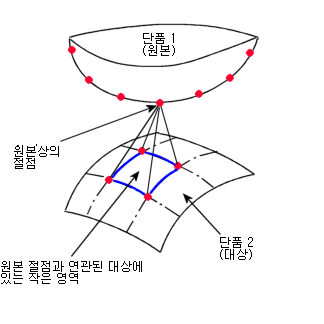

호환되지 않는 메시가 있�� 두 면의 가능한 변형이 그림에 나타나 있습니다.
참고: 원본과 대상 요소의 후보 요소를 식별해냅니다. 접촉 세트PropertyManager에서 세트 1과 세트 2 요소를 사용하여 정의됩니다.
