원통면상
모든 선택한 면이 원통형일 때 이 옵션을 사용할 수 있습니다. 각 면은 다른 축을 가지고 있습니다. 각 면의 반경 방향, 원주 방향 및 축 방향은 자신의 축을 기준으로 합니다. bsp;
|
특성
|
값
|
|
솔리드 메시에 가능한 자유도
|
3 가지 평행 이동
|
|
쉘 메시에 가능한 자유도
|
3 가지 평행 이동과 3 가지 회전 이동
|
|
3차원 기호
|
이동
|
회전량
|
|
선택 가능한 요소
|
원통면만
|
|
평행이동
|
 반경 방향
|
|
 원주 방향
|
|
 축 방향
|
|
회전(쉘 전용)
|
반경 방향 기준으로
|
|
원주 방향 기준으로
|
|
축 방향 기준으로
|

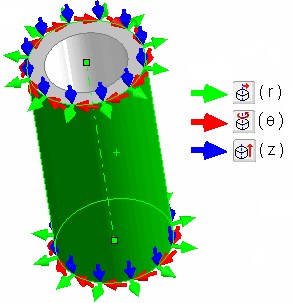

원통면에 연관된 반경(r) 방향, 원주 (q)방향, 축(z) 방향이 아래 그림에 표시되어 있습니다.
