플롯에 숨은 바디 또는 제외된 바디 표시하기

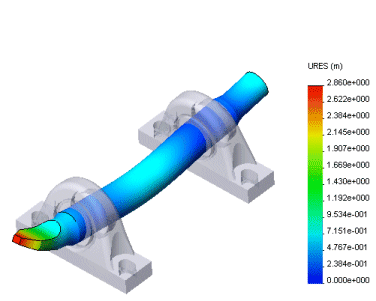

숨은 바디나 제외된 바디가 있는 어셈블리 결과를 플롯할 때 숨겨진 바디나 제외된 바디를 투명도 조절로 반투명하게 표시하면, 전체 어셈블리 내에서 다른 부품에 결과를 표시할 수 있습니다.

표시 플롯에 숨은 바디 표시하기:

1. 하나 이상의 숨겨진 부품이 있는 어셈블리 문서에서 원하는 결과를 플롯합니다.

2. 플롯 아이콘을 오른쪽 클릭한 후 설정 을 선택합니다.

설정 PropertyManager가 나타납니다.

3. 숨은 바디 표시를 선택합니다.

4. 숨은 바디 표시 아래에서 다음을 선택합니다.

   • 반투명(단색). 모든 숨겨진 파트를 선택한 단색으로 표시합니다. 슬라이더를 끌어 투명도를 조정할 수 있습니다.

   • 반투명(파트 색상). 모든 숨은 파트를 음영 모드 색으로 표시합니다. 슬라이더를 끌어 투명도를 조정할 수 있습니다.

5. 를 클릭합니다.

표시 플롯에 제외된 바디 표시하기:

1. 하나 이상의 제외된 바디가 있는 어셈블리 문서에서 원하는 결과를 플롯합니다.

2. 플롯 아이콘을 오른쪽 클릭한 후 설정 을 선택합니다.

설정 PropertyManager가 나타납니다.

3. 제��된 바디 표시를 선택합니다.

4. 제외된 바디 표시 아래에서 다음을 선택합니다.

   • 반투명(단색). 모든 제외된 파트를 선택한 단색으로 표시합니다. 슬라이더를 끌어 투명도를 조정할 수 있습니다.

   • 반투명(파트 색상). 모든 제되된 파트를 음영 모드 색으로 표시합니다. 슬라이더를 끌어 투명도를 조정할 수 있습니다.

5. 를 클릭합니다.
