수많은 엔지니어링 설계에서 끼워 맞춤을 발견할 수 있습니다. 끼워 맞춤은 약간 작은 캐비티에 개체를 끼워 맞추는 것입니다.
접촉부에서 발생하는 면압에 의해 바깥 개체가 팽창하고 안쪽 개체는 수축하게 됩니다. 수축량 또는 팽창량은 단품의 지오메트리와 재질 속성에 따라 결정됩니다.
정확한 결과를 얻으려면 겹치는 부분이 충분히 커서 메시로 인한 근사치를 극복해야 합니다. 예를 들어 정확한 결과를 얻으려면 원통면 또는 원구면의 간섭이 인터페이스에서 큰 지름의 0.1% 보다 커야 합니다. 그러나 정적 스터디의 경우 비교적 큰 간섭에 대형 변위 옵션을 사용합니다. 대형 간섭 문제를 비선형 스터디에 사용합니다.
접촉면이 원통형일 필요는 없습니다.
끼워 맞춤은 로컬 접촉 조건으로 적용됩니다. 접촉면 세트 PropertyManager에서 끼워 맞춤 옵션을 사용하여 끼워 맞춤 접촉 조건을 정의할 수 있습니다.

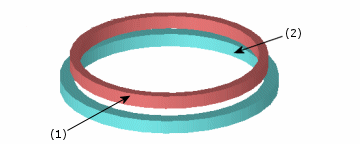

다음 그림은 두 링 사이 끼워 맞춤 접촉 조건을 보여줍니다. 안쪽 링의 바깥쪽 지름은 바깥쪽 링 안쪽 지름보다 큽니다. 접촉 조건은 안쪽 링(1) 바깥 쪽 면과 바깥쪽 링(2)의 안쪽 면 사이에 정의되어 있습니다.
