용접구조물 - 잘라내기/늘리기
선분과 다른 솔리드 바디가 용접구조물 파트에서 서로 잘 맞물리도록 선분을 늘이고 잘라낼 수 있습니다. 잘라내기/늘리기를 사용하여 다음을 자르거나 늘릴 수 있습니다.
-
코너에서 서로 만나는 두 선분.
-
다른 솔리드 바디에 맞닿은 선분.
-
선분의 양끝.
용접 모델의 모든 코너를 잘라서 선분의 길이가 정확히 계산되는지 확인해야 합니다.
선분 잘라내기
-
잘라내기/늘리기
(용접구조물 도구 모음)를 클릭하거나, 삽입, 용접구조물, 잘라내기/늘리기를 클릭합니다.
-
아래 옵션을 지정한 후,
을 클릭합니다.
코너 유형
다음 중 코너 유형을 선택합니다.
:
-
끝단 잘라내기
-
마이터 끝단
-
맞대기1 끝단
-
맞대기2 끝단
잘라낼 바디
-
마이터 끝단, 맞대기1 끝단, 맞대기2 끝단 코너 유형을 선택하면, 잘라낼 바디 한 개를 선택합니다.
-
끝단 잘라내기 유형으로는, 잘라낼 바디를 한 개 또는 여러 개 선택합니다.
-
연장 허용. 선분이 잘라내는 기준과 맞닿지 않으면 기준까지 선분이 늘어납니다.
잘라낼 기준
(끝단 잘라내기 코너 유형의 경우에만) 잘라낼 기준 유형을 선택합니다.
일반적으로 잘라낼 기준으로 면 / 평면을 선택하는 것이 더 효율적이며 실행 속도가 빠릅니다. 둥근 파이프 등과 같은 비평면 요소에 맞닿은 요소를 잘라낼 때만 바디를 선택합니다.
면/바디
-
마이터 끝단, 맞대기1 끝단, 맞대기2 끝단 코너 유형을 선택하면, 인접한 선분 한 개를 선택합니다.
-
끝단 잘라내기 유형으로 인접한 면이나 바디를 한 개 또는 여러 개 선택합니다. 잘라낼 기준으로 면 / 평면을 선택하면 유지하기나제거하기를 전환해서 유지할 선분을 선택합니다.
미리보기. 그래픽 영역에서 잘라내기 미리보기를 보기 위해 선택합니다. 작업 실행을 최적화 시키려면 잘라낼 모든 항목을 선택할 때까지 복합 구조물의 이 옵션을 해제합니다.
연장 허용. 이 옵션을 선택해서 구조적 멤버가 연장되거나 잘라지도록 합니다. 이 옵션을 취소하면 잘라내기만이 적용됩니다. 이 옵션으로 미리보기를 자세히 살펴서 결과가 올바른지 확인합니다.
바디 사이를 간단히 자르기
. 구조용 멤버를 평면 접촉 면에 잘 맞추어줍니다(제조 분야에 유용).
바디 사이를 잘 맞게 자르기
. 구조용 멤버를 접촉 바디에 맞게 잘라냅니다.
용접틈. 이 옵션을 선택한 다음 용접 잘라내기 틈
을 입력해서 용접 비드의 틈을 허용합니다. 구조의 전체 길이를 유지하면서 틈이 잘라낸 항목의 길이를 줄입니다.

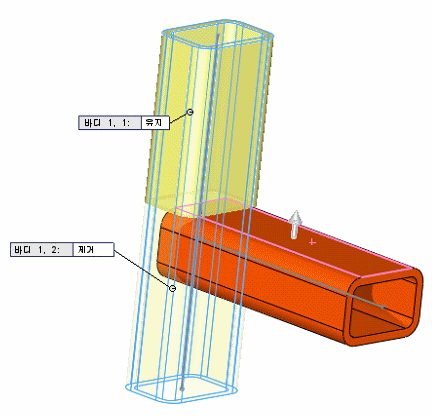

속성 표시기. 잘라내는 기준이 잘라낼 항목과 교차하는 경우, 속성표시기가 바디 식별자와 선분 유지 및 제거용 토글이 있는 잘라낸 선분 옆에 표시됩니다.
평면이나 면으로 잘라내고 모든 조각를 유지할 경우 그 요소가 잘립니다. 조각을 제거할 경우 남은 인접 조각들이 합쳐집니다.
