멀티바디 파트의 피처 액세스

멀티바디 파트를 작성하기 위해 추가하는 피처는 용접구조물 테이블에서 별도로 표시되고 주 피처 트리에서 새 피처로 나타납니다.

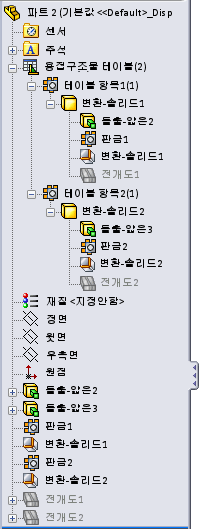

예를 들어, 판금 바디를 추가하기 위해 판금으로 변환을 사용하여 멀티바디 파트를 작성할 경우 변환-솔리드 피처가 피처 트리에 추가되고 바디 표시가 용접구조물 테이블에 추가됩니다.

용접구조물 테이블에서:

• 각 바디는 그 고유의 판금 정의를 가집니다.

  바디에 추가된 마지막 피처를 기반으로 명명됩니다.

• 바디 표시를 확장하여 피처를 액세스하고 편집합니다.

  사용된 스케치를 보기 위해 피처를 확장할 수 없어도 해당 피처를 오른쪽 클릭하고 스케치 편집 을 클릭하여 스케치를 편집할 수 있습니다.

• 오른쪽 클릭 메뉴를 사용하여 각 바디에 그 고유 재질 정의를 지정하고 선택한 바디를 독립적으로 표시하거나 전개할 수 있습니다.
• 바디에 특정한 전개도가 피처 목록 하단에 나타납니다.

주 피처 트리에서:

• 멀티바디 파트를 작성하기 위해 사용된 모든 피처가 작성된 순서대로 표시됩니다.
• 주 피처 트리나 용접구조물 테이블에서 피처를 편집할 수 있습니다.
• FeatureManager 디자인 트리 끝에는 멀티바디 파트의 각 바디별 전개도가 표시됩니다.
• 파트 삽입을 사용하여 파트에 바디를 추가할 경우 용접구조물 테이블에 추가되는 바디 표시와 함께 각 새 바디에 대한 노드가 주 피처 트리에 추가됩니다.
