Cofnięcie przycięcia powierzchni
Używając Cofnij przycięcie powierzchni, można załatać otwory oraz zewnętrzne krawędzie powierzchni przez rozciągnięcie istniejącej powierzchni wzdłuż jej naturalnych granic. Możemy również rozciągnąć naturalne granice powierzchni o dany procent lub połączyć punkty końcowe aby wypełnić powierzchnię. Narzędzia Cofnij przycięcie powierzchni można użyć z jakąkolwiek importowaną powierzchnią lub powierzchniami, jakie utworzysz.
Uwaga: Cofnij przycięcie powierzchni rozciąga istniejącą powierzchnię, podczas gdy Wypełnij powierzchnię tworzy różne powierzchnie, stosuje łątę pomiędzy wieloma ścianami, używa krzywych ograniczających itd.
Aby użyć polecenia Cofnij przycięcie powierzchni, należy:
-
Kliknąć powierzchnię, do cofnięcia przycięcia.
-
Kliknąć  Cofnij przycięcie powierzchni na pasku narzędzi Powierzchnie lub Wstaw, Powierzchnia, Cofnij przycięcie.
-
Pod Wybór  , wybrać ścianę lub krawędzie, które chcemy rozciągnąć.

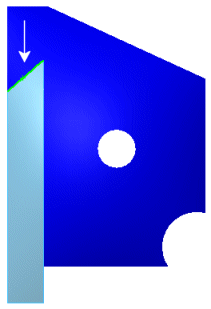

Uwaga: W zależności od tego, które krawędzie wybierzemy, powierzchnia może zostać rozciagnięta do jej naturalnych granic. Aby ograniczyć krawędź, można wybrać sąsiadującą krawędź, jak pokazane poniżej.
|
|
|
|
|
|
Wydłuż krawędzie. Przy wybraniu krawędzi jak pokazane, powierzchnia zostaje wydłużona do jej naturalnych granic. Nalezy dostosować Odległość  , aby wydłużyć powierzchnię do procentu jej naturalnych granic.
|
Aby ograniczyć wydłużenie powierzchni, należy wybrać obydwie krawędzie, jak pokazane powyżej.
|
-
W polu Opcje jako Typ cofnięcia przycięcia krawędzi można zaakceptować ustawienia domyślne Wydłuż krawędzie, aby wydłużyć wszystkie krawędzie do ich naturalnych granic. Można też wybrać obydwie krawędzie i wybrać Połącz punkty końcowe, jak pokazane po prawej.
Aby utworzyć rozciągnięcie powierzchni, które będzie połączone z oryginalną powierzchnią, należy zaznaczyć pole wyboru Scalaj z oryginałem (ustawienie domyślne).
Aby utworzyć nowy, oddzielny obiekt powierzchniowy, należy wyczyścić pole wyboru Scalaj z oryginałem. Zarówno oryginalny jak i nowy obiekt powierzchniowy, pojawią się w drzewie operacji FeatureManager.
-
Kliknąć OK  , aby cofnąć przycięcie powierzchni.
|
|
|
|
|
|
Cofnięcie przycięcia powierzchni, wybrane obydwie lewe krawędzie i wewnętrzna krawędź. W polu Opcje wybrać Połącz punkty końcowe.
|
Cofnięcie przycięcia powierzchni, wybrana ściana. W polu Opcje wybrać Wszystkie krawędzie. Wszystkie krawędzie zostaną rozciągnięte do ich naturalnych granic.
|
