Kolor tła
Obszar graficzny SolidWorks używa niebieskiego tła gradientowego. Możliwa jest zmiana koloru tła w SolidWorks, ale niebieski jest najlepszym kolorem szczególnie przy korzystaniu z cieniowania oraz różnych kolorów wskazujących stan.
UWAGA: Można również przeciągać sceny do modeli z
Okienka zadań
z karty Wyglądy
, w części Sceny, aby zmienić kolor tła i wygląd modelu. Można również kliknąć Zastosuj scenę
z paska narzędzi
Wyświetlacz przezroczysty
i wybrać scenę.
|

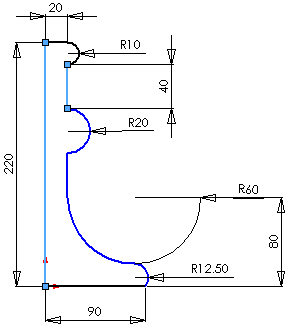

W szkicu kolor jasnoniebieski wskazuje wybrane elementy. Niebieski wskazuje elementy, które nie są całkowicie zdefiniowane. Czarne elementy są całkowicie zdefiniowane. Początek układu współrzędnych szkicu jest czerwony. Pozostałe kolory wskazujące stan to żółty, różowy i szary.
|
|
|
Kolory w widoku cieniowanym prezentują się najlepiej na niebieskim tle gradientowym.
|
|
|
Arkusze rysunków są w kolorze Mylar. Możemy wyświetlać widoki rysunków w różnych trybach cieniowanych i liniowych.
|
|
Aby określić różne kolory, należy kliknąć Narzędzia, Opcje, Opcje systemu,
Kolory
.
Niektóre elementy dla których można określić kolor to:
-
Tło okienka ekranu
-
Górny kolor gradientu
-
Dolny kolor gradientu
-
Rysunki, kolor papieru
-
Rysunki, tło
-
Linie siatki, główne
-
Adnotacje, Importowane
