Adnotacje linii środkowej

Linie środkowe są adnotacjami, które oznaczają środki okręgów i opisują rozmiar geometrii na rysunkach.

Linie środkowe mogą być wstawiane do widoków rysunków automatycznie lub ręcznie. Oprogramowanie SolidWorks unika duplikatów linii środkowych.

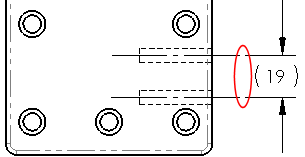

Jeżeli wymiarujemy do linii środkowej, pomocnicze linie wymiaru są automatycznie skrócone.

Aby automatycznie wstawić linie środkowe do widoków rysunku, należy:

  1. W dokumencie rysunku kliknąć Opcje , Właściwości dokumentu, Opisywanie szczegółów .

  2. Pod Wstaw automatycznie przy tworzeniu widoku, zaznaczyć Linie środkowe.

  3. Kliknąć OK.

  4. Wstawić widok rysunku.

    Linie środkowe pojawią się automatycznie we wszystkich odpowiednich operacjach.

Linie środkowe nie są wstawiane automatycznie nawet kiedy opcja jest wybrana jeżeli model jest w trybie dużego złożenia lub jeżeli liczba komponentów przekracza próg dla dużych złożeń.

Aby ręcznie wstawić linie środkowe, należy:

  1. W dokumencie rysunku kliknąć Linia środkowa (pasek narzędzi Adnotacja) lub kliknąć Wstaw, Adnotacje, Linia środkowa.

    Na ekranie pojawi się menedżer właściwości PropertyManager Linia środkowa.

    UWAGA: Można najpierw wybrać narzędzie lub element.

  2. Należy wybrać jedną z poniższych możliwości:

  • Dwie krawędzie (równoległe albo nierównoległe)

  • Dwa segmenty szkicu w widoku rysunku ( za wyjątkiem splajnów)

  • Ścianę (cylindryczną, stożkową, toroidalną lub wyciągniętą po ścieżce)

  • Rysunek w obszarze graficznym

  • Operację, komponent lub widok rysunku w drzewie operacji FeatureManager

  1. Kliknąć OK .
