W otwartej części, należy kliknąć Analiza grubości (pasek narzędzi Narzędzia) lub Narzędzia, Analiza grubości.
W menedżerze właściwości PropertyManager w części Parametry analizy należy:
Określić wartość Grubość docelowa .
Wybrać Pokaż cienkie obszary.
W części Ustawienia kolorów należy:
Ustawić zakres kolorów:
Wybrać Pełny zakres kolorów, aby pokazać część w różnych kolorach pokazanych w części Skala grubości.
- lub -
Wyczyścić Pełny zakres kolorów a następnie kliknąć Edytuj kolor, aby część w różnych odcieniach Koloru docelowej grubości i Koloru minimalnej grubości.
Wybrać opcję wyświetlania Skali grubości:
Ciągła. Używa zakresu gradientu.
Dyskretna. Używa dyskretnej liczby pasków koloru. Należy ustawić wartość.
(Opcjonalnie) W części Wydajność/Dokładność:
Jeżeli część jest częścią wieloobiektową, wybrać obiekt w obszarze graficznym. Analiza grubości może być przeprowadzona tylko na jednym obiekcie na raz. Nazwa obiektu pojawi się w obszarze Obiekt do analizy .
Wybrać ścianę w obszarze graficznym, aby przeprowadzić Analizę grubości tylko na wybranych elementach. Nazwy ścian pojawią się w części Ściany do analizy lokalnej .
Przesunąć suwak Rozdzielczość, aby dostosować precyzję koloru używanego dla wyświetlania wyników. Wyższa rozdzielczość powoduje wydłużenie czasu kalkulacji wyników.
Kliknąć Obliczaj.

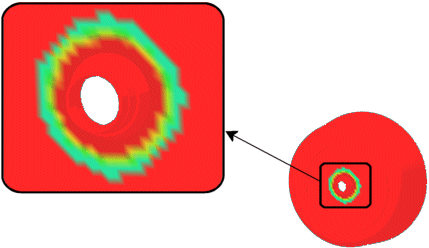

Część zostanie wyświetlona w różnych odcieniach, wskazując różne grubości.
Należy przeciągnąć wskaźnik nad częścią, aby zobaczyć etykietkę narzędzie z wartością grubości.
Wybrać Pokaż grube obszary.
Ustawić wartość dla Limit grubego obszaru, aby zdefiniować górną granicę zakresu grubości.
Jeśli to konieczne wybrać Traktuj narożniki jako zerową grubość, aby nie brać pod uwagę ostrych narożników części jako cienkich obszarów. Wszystkie narożniki są traktowane jako posiadające jednolitą grubość.
Wyczyścić Pełny zakres kolorów a następnie kliknąć Edytuj kolor, aby pokazać część w różnych odcieniach Koloru docelowej grubości i Koloru limitu grubego obszaru.
Narzędzie Analiza grubości służy do określenia różnych grubości części.
Aby wyświetlić cienkie obszary, należy:
Aby wyświetlić obszary części, które są mniejsze i większe niż określony przedział grubości, należy:
