As superfícies de partição dividem a cavidade do molde do núcleo. Antes de criar superfícies de partição, você cria as linhas de partição e superfícies de fechamento.
Para abrir o PropertyManager da
Superfície de partição, execute uma das seguintes ações:
- Clique em Superfícies de partição
(barra de ferramentas Ferramentas de moldagem).
- Clique em .
- Selecione um recurso de Superfície de partição na árvore de projeto do FeatureManager e clique em Editar recurso
.
Parâmetros de molde
| |
Tangente à superfície |
Define uma superfície de partição tangente à superfície adjacente da linha de partição. |
| |
Normal à superfície |
Define a superfície de partição normal à superfície adjacente da linha de partição. |
| |
|
- Inverter alinhamento
- (Disponível para Normal à superfície quando duas faces adjacentes à aresta de separação são quase paralelas.) Altera a face que é normal à superfície de partição.
|
| |

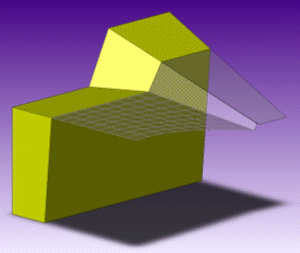

Perpendicular à extração |
Define uma superfície de partição perpendicular à direção da extração. |
Linha de partição
| |
Arestas |
Lista os nomes de arestas ou da linha de partição selecionada para as superfícies de partição. Você pode:- Aresta ou linha de partição
- Selecionar uma aresta ou linha de partição na área de gráficos para adicioná-la ou removê-la de Arestas.
- Nome
- Selecionar um nome para identificar a aresta com uma chamada na área de gráficos.
- Limpar seleções
- Clicar com o botão direito e selecionar Limpar seleções para limpar todas as seleções de Arestas.
- Manualmente
- É possível selecionar as arestas manualmente. Selecione uma aresta na área de gráficos e use as ferramentas de seleção para completar o loop.
|
Opções
| |
Costurar todas as superfícies |
Costura automaticamente todas as superfícies. Na maioria dos modelos as superfícies são criadas corretamente. Quando você modifica uma superfície com defeito, desmarque essa opção para evitar que as superfícies sejam costuradas.
Use as ferramentas de superfície, como Superfície por loft
 ou Superfície regrada  na barra de ferramentas Ferramentas de moldagem para executar reparos. Em seguida, use Costurar superfície  para costurar manualmente as superfícies após os reparos. |
| |
Otimizar |
(Somente para Tangente à superfície.) Otimiza a superfície de partição para usinagem, criando-a somente com faces planas tangentes à face superior da ferramenta de moldagem. Quando desmarcada, algumas faces curvas podem ser geradas. Quando selecionada, a criação de faces curvas é bloqueada. Use ferramentas como Superfície plana  e Costurar superfície para estender a superfície de partição até a área.
|
| |
Exibir visualização |
Exibe uma visualização da superfície na área de gráficos. Desmarque para otimizar o desempenho do sistema.
|
| |
Modo manual |
Exibe as alças que permitem manipular a superfície de partição para ajustá-la:
- Arraste as alças para evitar a interseção de superfícies sobrepostas.
- Redefina a região da superfície entre dois vértices para especificar uma superfície preenchida:
- Clique com o botão direito em um vértice na borda da peça e selecione Iniciar região de preenchimento de superfície.
- Clique com o botão direito em um segundo vértice na borda da peça e selecione Terminar região de preenchimento de superfície.
|
Para evitar os bloqueios de núcleo e de cavidade se desloquem, você pode adicionar uma superfície de interloque ao longo do perímetro das superfícies de partição antes de inserir um macho/cavidade na peça do molde. Você também pode criar a superfície de interloque automaticamente quando insere o recurso macho/cavidade. Para fechar os furos em uma peça moldada, você pode adicionar superfícies de fechamento.
