Configuração de teste de queda

O PropertyManager de Configuração de teste de queda define os parâmetros para um estudo de teste de queda.

eSpecificar

Determina o tipo de entrada que você vai especificar.

  • Altura da queda. Especifique a altura da qual o modelo é derrubado do estado inerte. bsp;

  • Velocidade no impacto. Especifique a direção e a magnitude da velocidade do modelo no momento do impacto com o plano alvo.

Altura

Define a altura da qual o modelo é derrubado do estado inerte. Esta é a distância que o corpo deve percorrer na direção da gravidade para atingir o plano rígido. Disponível somente quando você seleciona Altura da queda na caixa Especificar . A velocidade no impacto é calculada com V impacto = (2gh) 1/2 , onde g é a aceleração da gravidade e h é a altura.

  • Do centroide. A altura especificada é a distância entre o centroide do corpo e o solo rígido plano na direção da gravidade.

O centroide é o centro geométrico do corpo. Em uma montagem, o centroide só coincide com o centro de gravidade se todos os componentes tiverem a mesma densidade.

  • Do ponto mais baixo. A altura especificada é a menor distância entre o corpo e o solo plano rígido. O ponto mais próximo do solo plano rígido é o primeiro ponto a atingir o solo quando o corpo se desloca na direção da gravidade.

  • Altura da queda. Especifica a altura do centroide ou do ponto mais baixo, até o plano de impacto. Você pode selecionar a unidade de medida da altura.

Velocidade no impacto

Define a direção e o valor da velocidade no momento do impacto. Usado somente quando você seleciona Velocidade no impacto na caixa Especificar.

  • Referência de velocidade de impacto. Define a entidade de referência para determinar a direção da velocidade no impacto. Você pode selecionar uma aresta, plano de referência ou face plana. Se você selecionar um plano de referência ou face plana, a velocidade é aplicada na direção normal ao plano de referência ou à face plana. Clique em para inverter a direção da velocidade no impacto.

  • Magnitude da velocidade . Define a magnitude e a unidade de medida da velocidade no impacto.

Gravidade

Define a direção e o valor da aceleração da gravidade.

  • bsp; Referência de gravidade. Define a entidade de referência para determinar a direção da gravidade. Você pode selecionar uma aresta, plano de referência ou face planar. Se um você selecionar um plano de referência ou face plana, a gravidade é aplicada na direção normal ao plano de referência ou face plana. Clique para inverter a direção da gravidade.

  • bsp;Magnitude da gravidade . Define a magnitude e a unidade de medida da gravidade.

Alvo

Define a orientação do plano de impacto.

  • Normal à gravidade. O plano de impacto é normal à gravidade.

  • Paralelo ao plano de referência. O plano de impacto é paralelo ao plano de referência selecionado.

  • Referência de orientação do alvo . Selecione um plano de referência. Disponível somente quando Paralelo ao plano de referência está selecionado.

  • Coeficiente de atrito . Define o coeficiente de atrito entre o modelo e o plano de impacto.

O programa determina a verdadeira posição do plano de impacto da seguinte forma:

  • Se você especificar a Altura, o corpo atinge o plano depois de percorrer a distância da altura especificada na direção da gravidade.

  • Se você especificar a Velocidade no impacto, o corpo atinge o plano enquanto se desloca na velocidade de impacto especificada.

Localização real do plano de impacto se a altura for especificada.

Posição (1): A altura é medida a partir do centroide do corpo.

Posição (2): A altura é medida a partir do ponto mais baixo do corpo.

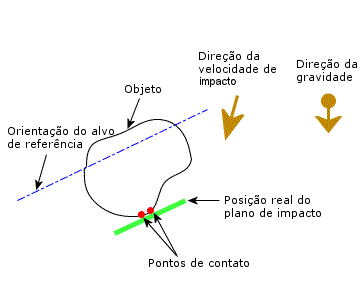

Localização real do plano de impacto se a velocidade no impacto for especificada.

  • Rigidez do alvo

  • Alvo rígido. Usar o plano rígido como alvo.

  • Alvo flexível. Usar uma camada flexível como alvo.

Rigidez e espessura

Define as propriedades da camada flexível. Disponível somente quando Alvo flexível está selecionado em Rigidez do alvo.

  • Unidade . Define o sistema de unidades de medida.

  • Rigidez normal . Define a rigidez por unidade de área normal ao plano de impacto.

  • Rigidez tangencial . Define a rigidez por unidade de área paralela ao plano de impacto.

  • Massa específica . Define a massa específica da camada de impacto.

  • Espessura alvo . Define a magnitude e a unidade de medida da espessura da camada de impacto.

Configurações de símbolo

Exibe as direções da aceleração da gravidade e da velocidade no impacto.

  • Editar cor. Clique neste botão para alterar as cores dos símbolos de aceleração e velocidade.

  • Tamanho do símbolo . Controla o tamanho dos símbolos de aceleração e velocidade.

    • Exibir visualização. Exibe a visualização de símbolos na janela de gráficos.
