Restrições de simetria para modelos de casca
Para modelos de casca, a simetria exige que as faces que coincidam com planos de simetria sejam impedidas de se moverem na direção normal e de girarem em torno das outras duas direções ortogonais.
Para modelos de chapa metálica, com malha gerada com elementos de casca, a face de simetria é identificada pela aresta associada. bsp;

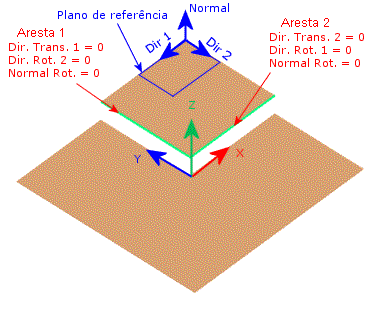

Para geometrias de superfície, as restrições de simetria são aplicadas às faces coincidentes com os planos de simetria do modelo, ao longo da espessura do modelo. Para superfícies, as restrições de simetria são aplicadas manualmente nas arestas da casca localizadas nos planos de simetria do modelo.
Os exemplos a seguir explicam como as restrições de simetria são aplicadas às diferentes geometrias:

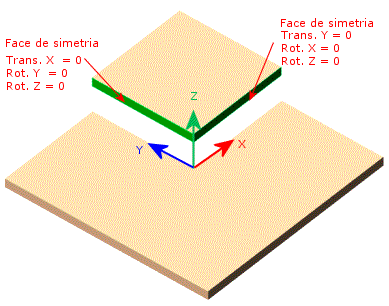

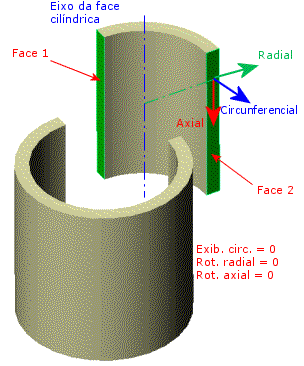

Chapas metálicas cuja malha é gerada com elementos de casca

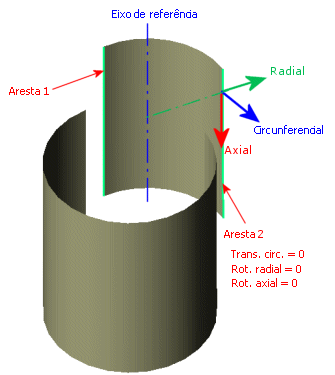

Superfícies
