O programa distribui a carga de mancal aplicada radialmente e não uniformemente ao longo da seção transversal de uma face cilíndrica ou de uma aresta de casca.

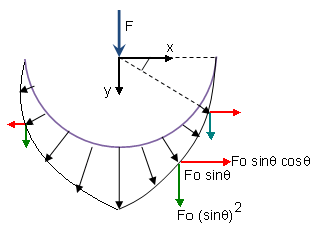

- Variação senoidal
- A figura mostra a seção transversal de uma face cilíndrica ou aresta de casca, dependendo da sua seleção. Para ver ilustrações detalhadas de como o meio-espaço é definido, consulte Cargas de mancal.
Você aplica a carga mostrada como F. O programa transfere a carga a todos os nós ao longo da circunferência das arestas selecionadas ou seção transversal das faces selecionadas como Fo senΘΘ. A figura mostra os componentes x e y da carga transferida com setas vermelhas e verdes, respectivamente. O valor de Fo é determinado pelo equilíbrio de forças.
n é o número de nós ao longo da circunferência.

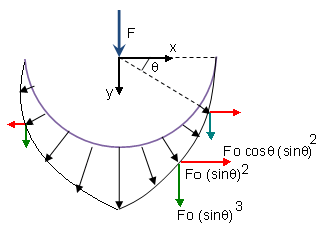

- Distribuição parabólica
- Na distribuição parabólica, a carga é transferida a todos os nós ao longo da circunferência como Fo (1-x2), o que é reduzido para Fo sen2ΘΘ.
O valor de Fo é baseado no requisito de equilíbrio da força.
Aqui, n é o número de nós ao longo da circunferência.
Nos exemplos acima, o componente horizontal das forças, mostrado por setas vermelhas, é equilibrada devido à seleção simétrica de entidades. É considerado melhor prática certificar-se de que a malha também é simétrica.
