Quando usar a opção de mapeamento plano

Use a opção Mapeamento plano para definir uma referência de ângulo de camada 0° comum para um grupo de faces de casca plana, ou se tiver problemas com a opção predeterminada, Mapeamento de superfície.

Orientação de camada inapropriada

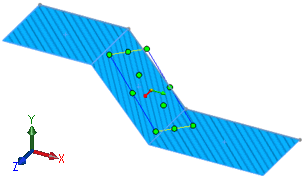

A imagem mostra uma face criada usando a operação de preenchimento de superfície. A técnica de mapeamento de superfície que usa as coordenadas UV mostra listras curvas na casca. Você pode usar a técnica de mapeamento plano selecionando o plano XY e projetando a orientação de camada desejada.

Mapeamento de superfície Mapeamento plano usando o plano XY
Orientação inconsistente entre as faces

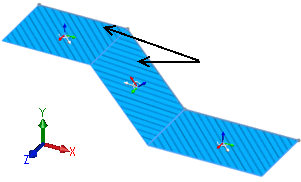

A imagem mostra a orientação de camadas consistente entre múltiplas faces com a opção de mapeamento plano. O mapeamento de superfície cria uma orientação inconsistente para um ângulo de camada de 45º entre as faces.

Mapeamento plano usando o plano XZ Mapeamento de superfície
Tópico pai: Mapeamento plano
