Chamadas e alças de manipulação
Chamadas

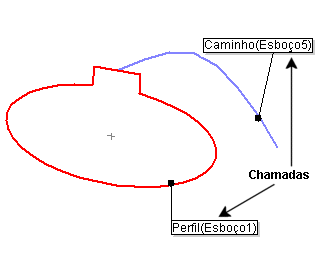

Chamadas são caixas de texto preenchidas que são exibidas na área de gráfico quando determinadas ferramentas são usadas. As chamadas ajudam a identificar facilmente as diferentes entidades. Por exemplo, estas chamadas mostram o perfil e o caminho da varredura. Você pode arrastar essas chamadas para reposicioná-las, mas não pode usá-las para alterar qualquer propriedade da entidade às quais elas pertencem.
Algumas chamadas, como as de chanfros, exibem números que podem ser editados para manipular o tamanho da entidade.
|
|
|
Neste exemplo, você pode editar a chamada na área de gráficos.
|
Alças de manipulação
As alças de manipulação permitem que você clique, mova e defina dinamicamente certos parâmetros sem sair da área de gráficos. A cor da alça é definida em Ferramentas, Opções, Opções do sistema, Cores, na caixa Cores do sistema. As alças ativas são identificadas pela cor de Realce. As alças inativas são identificadas pela cor de Entidades inativas.

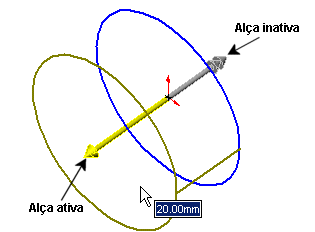

As alças estendem o comprimento de extrusões. Arraste a alça até a profundidade desejada para a extrusão e ela se estenderá até esse comprimento.
Também é possível arrastar o cursor (em vez da alça) para a profundidade desejada. Clique na alça e arraste o cursor em uma direção.
Uma alça tem uma ponta de seta e a outra tem duas pontas, para ajudar a identificar a direção à qual ela se aplica.
