PropertyManager de Esquema da posição
O PropertyManager de Esquema da posição é aberto quando você insere um esquema em um documento de desenho. É necessário ter o Microsoft® Office Visio® Professional 2003 instalado no sistema para que esse item de menu esteja disponível.
Para inserir um esquema Visio em um desenho:
-
Clique em Inserir, Esquemático.
O PropertyManager de Esquema da posição é exibido.
-
Em Templates esquemáticos, selecione um modelo.
NOTA: O PropertyManager lista os templates geralmente de maior demanda no SolidWorks. Para escolher na lista mais extensa do Viso, selecione Outro na parte inferior da lista do SolidWorks, ou não selecione nada.
-
Selecione arrastando uma caixa na área de gráficos para dimensionar e posicionar o esquema.
-
Crie um esquema no Visio.
|

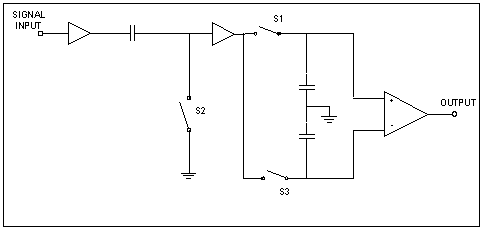

Exemplo de um esquema do Visio em um desenho do SolidWorks
|
|
|
