PropertyManager de Valor do DimXpert

No PropertyManager de Valor do DimXpert, você especifica a exibição das dimensões e tolerâncias. Para definir os valores predefinidos de tolerância e precisão, clique em Opções , Propriedades do documento, DimXpert.

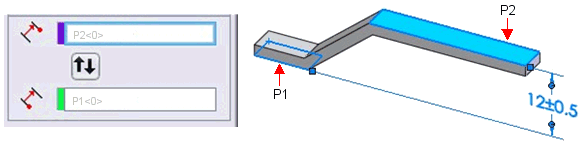

Recursos de referência

Direção do DimXpert

Esta opção aparece ao aplicar uma dimensão entre dois recursos do tipo eixo ou linha. As opções X, Y e Z são relativas ao sistema de coordenadas da peça e ficam ativas para cada eixo da peça perpendicular aos eixos dos recursos.

Estilo

Tolerância/Precisão

Valor da chamada. Todas as dimensões de chamadas de tipo de furo com diversas especificações são listadas individualmente. Esta funcionalidade é válida para furos simples com profundidade, furos com rebaixo, furos escareados, dimensões combinadas de ranhuras e chanfros.

Tipo de tolerância . Selecione na lista. As opções disponíveis dependem do tipo de dimensão.

Variação máxima .

Variação mínima .

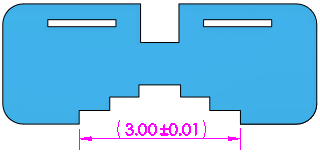

Exibir parênteses. Insere o valor da tolerância entre parênteses.

Precisão de unidade . Selecione na lista o número de dígitos após o caractere separador de decimal para o valor da dimensão.

Precisão da tolerância . Selecione o número de dígitos após o caractere separador de decimal para os valores de tolerância.

Para furos e eixos

Classificação . (Ajuste, Ajuste com tolerância ou Ajuste (somente tolerância)) Quando você seleciona Ajuste de furo ou Ajuste de eixo (abaixo), a lista da outra categoria (Ajuste de furo ou Ajuste de eixo) é filtrada com base na classificação.

Ajuste de furo e Ajuste de eixo . (Ajuste, Ajuste com tolerância ou Ajuste (somente tolerância)) Selecione nas listas ou digite qualquer texto.

NOTA: As tolerâncias bilaterais (Variação máxima e Variação mínima) ficam disponíveis no tipo Ajuste com tolerância ou Ajuste (somente tolerância) se você especificar Ajuste de furo ou Ajuste de eixo, mas não ambos.

Exibição de tolerância de ajuste. (Ajuste, Ajuste com tolerância, ou Ajuste (somente tolerância))

Exibição empilhada com linha.

Exibição empilhada sem linha.

Exibição linear.

Valor primário

Esta opção é somente para leitura. Ela exibe o nome e o valor da dimensão.

Texto de cota

Contagem de instâncias. Isto mostra o número de instâncias dos padrões.

Controles de texto:

• Adicionar parênteses . As dimensões acionadas (de referência) podem ser exibidas com ou sem os parênteses. O valor predeterminado para esta opção é exibir os parênteses.



• Centralizar dimensão . Quando você arrasta o texto da dimensão entre as linhas de extensão, ele sofre snap entre os centros das linhas de extensão.



• Dimensão de inspeção .

• Offset de texto Desloca o texto da dimensão, afastando-o da linha da dimensão e usando uma linha de chamada.



Texto. A dimensão aparece automaticamente no centro da caixa de texto, representada por <DIM>. Posicione o cursor em qualquer local na caixa para inserir o texto.

Os furos utilizam o formato especificado no arquivo txcalloutformat.txt. Para obter mais informações, consulte Dimensão de tamanho do DimXpert , Arquivo de formato de chamada.

Justificar. Você pode justificar o texto horizontalmente e, em alguns padrões, a linha de chamada verticalmente.

• Justificar à esquerda , Justificar no centro , Justificar à direita .

• Justificar superior , Justificar no meio , Justificar inferior

Símbolos. Clique para posicionar o ponteiro onde você deseja colocar o símbolo. Clique no ícone de um símbolo ou em Mais para acessar a Biblioteca de Símbolos .

Tenha cuidado ao adicionar símbolos às dimensões do DimXpert, pois os símbolos podem alterar a definição fundamental das dimensões e tolerâncias.
