Uso do seletor de recursos

O seletor de recursos é uma barra de ferramentas flutuante sensível ao contexto, usada para distinguir os diferentes tipos de recursos do DimXpert. As opções disponíveis no seletor de recursos dependem da face selecionada e do comando ativo. Use o seletor de recursos em todas as seleções de recursos:

• Dimensões

• Referenciais

• Tolerâncias geométricas

• Esquemas de tolerância automáticos

• Criação de padrões

A ordem dos recursos no seletor de recursos baseia-se na complexidade:

• Recursos básicos como planos, cilindros e cones estão à esquerda.

• Recursos compostos como furos com rebaixo, entalhes, ranhuras e padrões estão no meio.

• Recursos compostos como furos compostos e pontos de interseção estão à direita. Os recursos compostos exigem seleções adicionais.

Com o DimXpert, uma única face normalmente pode definir diversos tipos de recurso de fabricação que exigem dimensões e tolerâncias diferentes.

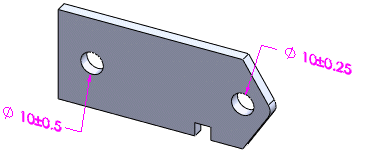

Para usar o seletor de recursos para criar dimensões individuais de tamanho para um padrão de furos:

1. Abra uma peça a ser dimensionada com o DimXpert para peças.

2. Clique em Dimensão de tamanho (barra de ferramentas DimXpert) ou em Ferramentas, DimXpert, Dimensão de tamanho.

3. Selecione a face do furo esquerdo.

O seletor de recursos usa o padrão de furos 2X.

4. Clique em Furo no seletor de recursos.

5. Clique na área de gráficos para colocar a dimensão.

6. No PropertyManager, em Tolerância/Precisão, digite 0,5 para Variação máxima .

7. Clique em .

8. Repita o procedimento para o furo da direita, usando os valores padrão de tolerância.
