Opções de dimensão de tamanho do DimXpert
Estas opções definem o tipo de tolerância e os valores a serem aplicados às dimensões recém-criadas, incluindo as criadas com as ferramentas
Dimensão de tamanho
e
Esquema de dimensão automática
.
Estas opções não afetam recursos, dimensões ou tolerâncias preexistentes.
As opções de dimensões de tamanho são:
|

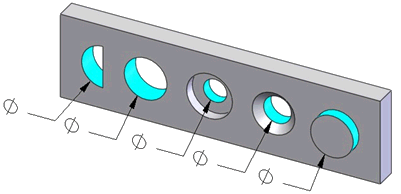

Diâmetro (ressalto, cilindro, furo com rebaixo, furo escareado e furo simples)
|
|
|
|
|
|
Diâmetro do rebaixo (parte rebaixada do furo com rebaixo)
|
|
|
|
|
|
Diâmetro do escareado
|
|
|
|
|
|
Ângulo de rebaixamento
|
|
|
|
|
|

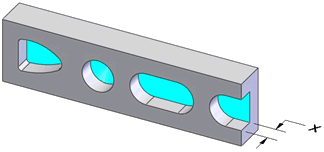

Comprimento - ranhura/entalhe
|
|
|
|
|
|
Largura - ranhura/entalhe/largura
|
|
|
|
|
|
Profundidade (rebaixo, furo com rebaixo, escareado, entalhe, bolsão, furo simples, ranhura)
|
|
|
|
|
|
Raio do filete
|
|
|
|
|
|
Chanfro
|
|
|
|
|
|
Círculo de interseção
|
|
Opções de tipo de tolerância
-
Simétrico. O valor é interpretado como mais e menos
-
Bilateral. Os valores são adicionados ou subtraídos do tamanho nominal do recurso
-
Bloco. Número de casas decimais
-
Geral
As opções Bloco e Geral ficam disponíveis dependendo da sua seleção de Tolerância de bloco ou Tolerância geral para Método DimXpert. Consulte em Ferramentas, Opções, Propriedades do documento,
DimXpert
.
|
