Aplicar deslocamento a linhas de extensão

Você pode clicar com o botão direito nas linhas de extensão de dimensão e selecionar Opções de exibição > Deslocamento para aplicar um deslocamento à linha.

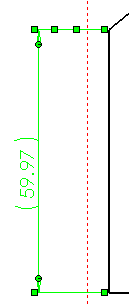

A linha de extensão de dimensão após selecionar Deslocamento A linha de extensão de dimensão após arrastar um ponto de deslocamento
Para remover um desvio de uma linha de extensão de dimensão selecionada, clique com o botão direito do mouse na linha e desmarque Opções de exibição > Desvio.
  • Múltiplos deslocamentos em dimensões e chamadas
    Para aplicar múltiplos deslocamentos a linhas de chamada e de dimensão existentes, clique em Linha de chamada com múltiplo deslocamento na guia Linhas de chamada do PropertyManager de Dimensão. Você também pode adicionar desvios enquanto aplica uma dimensão ou chamada clicando com o botão direito e selecionando Adicionar ponto de desvio. Arraste pontos de deslocamento para criar o desvio após inserir o ponto de deslocamento.
