Mover e copiar dimensões

Quando as dimensões forem exibidas em um desenho, você poderá movê-las dentro de uma vista ou para outra vista. Arraste a dimensão de um lugar para o outro para conectá-la novamente ao modelo conforme apropriado. Você só poderá mover ou copiar dimensões para uma vista no caso em que a orientação for apropriada para a dimensão.

  • Para mover uma dimensão dentro da vista, arraste-a para a nova posição.



  • Para mudar uma dimensão para outro recurso com o mesmo tamanho dentro da vista, selecione a dimensão e arraste-solte a alça de seta em outra aresta. Este método funciona somente com dimensões radial, de diâmetro e de chanfro.

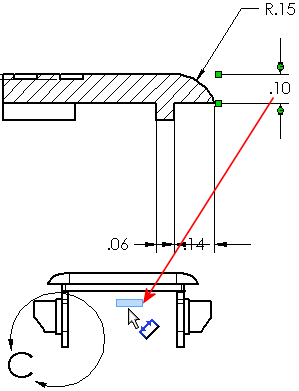

  • Para mover uma dimensão de uma vista para outra, mantenha a tecla Shift pressionada enquanto arrasta a dimensão para a outra vista.

  • Para copiar uma dimensão de uma vista para outra, mantenha a tecla Ctrl pressionada enquanto arrasta a dimensão para a outra vista. Use este método para criar múltiplas dimensões acionadoras.

  • Para mover ou copiar várias dimensões de uma vez, mantenha a tecla Ctrl pressionada enquanto as seleciona.



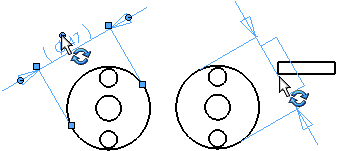

  • Para girar uma dimensão, arrase a alça mais próxima ao texto da dimensão. A dimensão é girada em intervalos pequenos.
