Exemplos de tolerância e precisão de dimensão

Defina as opções de tolerância e precisão no PropertyManager de Valor de dimensão, como mostrado nesses exemplos.

Se a peça tem várias configurações, clique em Configurações para alterar as configurações selecionadas.

As alterações feitas nas tolerâncias das dimensões acionadoras são propagadas pelo modelo.

Básico Adiciona uma caixa em torno do texto da dimensão. Na definição de tolerância e dimensionamento geométricos, Básico indica o valor teoreticamente exato da dimensão.
Bilateral Exibe a dimensão nominal seguida pelas tolerâncias superior e inferior. Em e , defina os valores para as quantidades acima e abaixo da nominal.
Limite Exibe os limites superior e inferior da dimensão. Em e , defina os valores para as quantidades acima e abaixo da nominal. Os valores de tolerância são adicionados ou subtraídos da nominal.
Simétrico Exibe a dimensão nominal seguida pela tolerância. Em , defina o mesmo valor para as quantidades acima e abaixo da nominal.
MIN Exibe o valor nominal com o sufixo MIN.
MAX Exibe o valor nominal com o sufixo MAX.

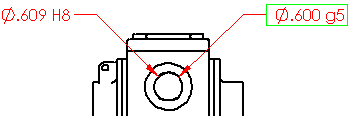

Tolerâncias de Ajuste Define a tolerância por Classificação e valores alfanuméricos. Neste exemplo:
  • Tipo de tolerância = Ajuste
  • Classificação = Folga
  • Ajuste de furo = H8
  Define a tolerância do eixo usando o valor g5 para Ajuste de eixo.

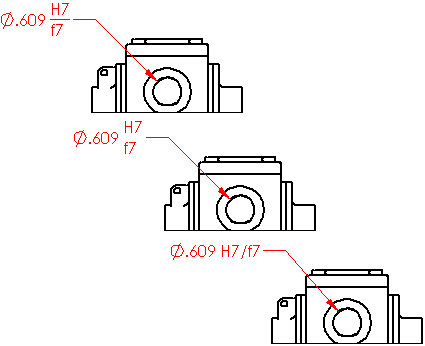

  Combina as tolerâncias de ajuste em uma única dimensão com:
  • Exibição empilhada com linha
  • Exibição empilhada sem linha
  • Exibição linear
  Usa Ajuste com tolerância para exibir o valor de tolerância. Usar Ajuste de furo e Ajuste de eixo define automaticamente os valores de tolerância. dim_fit_w_tol_update.gif
  Usa os valores Ajuste sem exibí-los, definindo Tipo de tolerância como Ajuste (somente tolerância).
