Vincular dimensões usando variáveis globais

Para vincular valores usando uma variável global na caixa de diálogo Modificar:

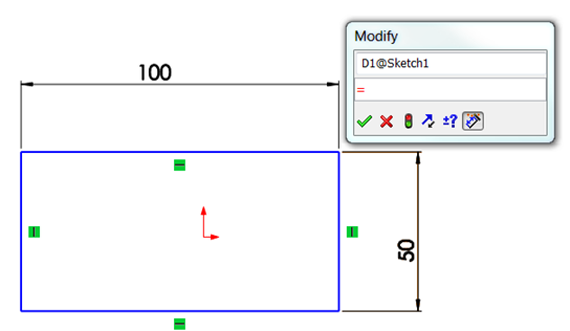

  1. Clique duas vezes na dimensão e, na caixa de diálogo Modificar, digite = (sinal de igual).
    linked_values_1

    Importante: Você deve inserir o sinal de igual para atribuir uma variável global à dimensão. Se não inserir o sinal de igual, conseguirá criar uma nova variável global, mas ela não será atribuída à dimensão.

  2. Digite um nome para a variável global.

    O nome aparece em amarelo e Criar variável global aparece.
    linked_values_7

  3. Clique em Criar variável global create_global_variable_button.
  4. Clique em PM_OK.gif.

    equations_dimension aparece próximo à dimensão na área de gráficos.

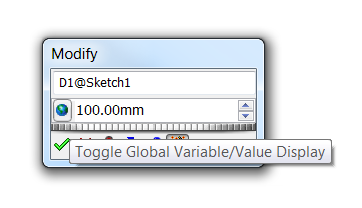

  5. Mude a exibição do valor e o nome clicando no botão Variável global global_variable_button.
    linked_values_3

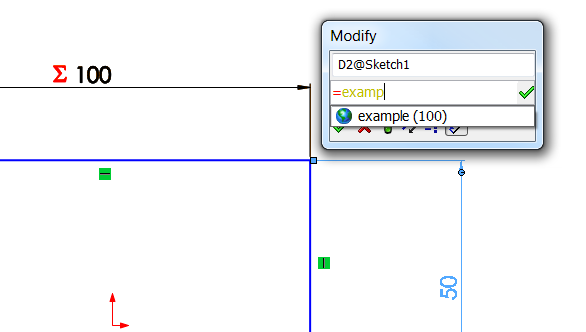

  6. Localize a dimensão que deseja associar à variável global. Clique duas vezes na dimensão e, na caixa de diálogo Modificar, digite = (sinal de igual) e os diversos caracteres do nome da variável global.

    Um menu suspenso aparecerá com o nome que corresponde aos caracteres digitados.
    linked_values_4

  7. Selecione o nome da variável global e clique em PM_OK.gif.

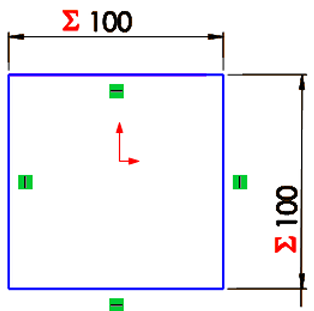

    As duas dimensões são vinculadas à variável global.


    linked_values_5

  8. Repita essa operação para o número de dimensões necessário.
Você pode editar a variável global clicando duas vezes nas dimensões e usando a caixa de diálogo Modificar ou editando os valores na caixa de diálogo Equações.

As variáveis globais são bidirecionais, o que quer dizer que, se duas ou mais dimensões forem definidas em termos de uma variável global, alterar qualquer uma delas causará a mudança das outras.
