Avaliar o custo de uma peça de chapa metálica

Neste procedimento, você executa a Sheet Metal Costing para determinar o custo de produção de uma peça de chapa metálica. Este procedimento é útil para os fabricantes.

1. Abra install_dir\samples\whatsnew\costing\costing.sldprt.

   Uma peça de chapa metálica é exibida.



2. Clique em Sheet Metal Costing (barra de ferramentas Ferramentas) ou em Ferramentas > SolidWorks Costing > Sheet Metal Costing.
3. No painel de tarefas Sheet Metal Costing, em Template do Costing, selecione sample_shm_metric_waterjet.

   O template do Costing contém os procedimentos que você ou seu fornecedor da produção usariam para fazer a peça. No template, é possível incluir e personalizar informações como custos e tamanhos do material, custo das operações de fabricação e custos da configuração de fabricação. O template do Costing está configurado para corte de chapa metálica com jato de água.

   A ferramenta Costing estima o custo de produção usando as informações dos materiais da peça.

   O Painel de Tarefas do Sheet Metal Costing exibe o Custo estimado por peça.

   Item do painel de tarefasSheet Metal Costing	Descrição
   Comparação	Com base nos dados do template e na peça da área de gráficos, a ferramenta Costing calculou o custo da peça.
   Distribuição	Uma discriminação do cálculo de custos indica que o material responde por determinada porcentagem do custo total e a produção (mão de obra, tempo de máquina e custos fixos) responde pelo restante.

4. No painel de tarefas Sheet Metal Costing, em Material, observe:

   Item do painel de tarefasSheet Metal Costing	Descrição	Valor
   Classe	A classe do material, com base no material que foi configurado para a peça no software SolidWorks.	Aço
   Nome	Com base no material que foi configurado para a peça no software SolidWorks.	Aço carbono simples
   Espessura do template	O valor da espessura no template, que corresponde ou está mais próximo à espessura da peça. Caso nenhum valor de espessura corresponda à espessura da peça, será selecionado o valor de espessura mais próximo do template e um ícone de aviso indicará que a espessura está diferente.	1,2100 mm
   Custo do material	O custo definido para o material na espessura selecionada no template.	3.30

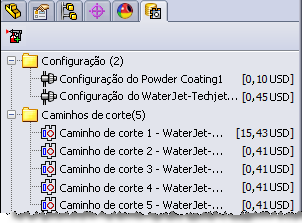

5. O CostingManager na árvore de projetos do FeatureManager exibe recursos de fabricação como dobras e caminhos de corte que foram reconhecidos na peça. Em CostingManager, observe:



   Processo de manufatura	Descrição
   Setup	Custos associados aos setups de fabricação, como configurar máquinas para executar um lote de peças. Expanda a pasta Configuração e posicione o mouse sobre um custo de configuração para ver como o custo é calculado.
   Caminhos de corte	Existem cinco caminhos de corte localizados para o corte a jato de água. Expanda a pasta Caminhos de corte e passe o ponteiro do mouse sobre um caminho de corte para ver como o custo é calculado. Selecione um caminho de corte para realçar a geometria no modelo.
   Dobras	Várias dobras são reconhecidas, incluindo uma margem. As dobras são calculadas como custo por dobra.
   Recursos de biblioteca	Os recursos de biblioteca da peça são reconhecidos.
   Operações personalizadas	Revestimento em pó é uma operação personalizada aplicada a esta peça. Foi configurada no template para ser aplicada em todas as peças.
   Nenhum custo atribuído	Tudo o que a ferramenta Costing não reconhece ou que não está definido no template.

6. Mantenha essa peça e o painel de tarefas Sheet Metal Costing abertos para o próximo procedimento.
