As novas opções em Flange de aresta do PropertyManager permitem criar flanges de arestas com base na distanciada tangente do comprimento do flange e criar posições de flanges que tangenciam a fase lateral adjacente conectada à aresta selecionada. Adicionalmente, ao criar um comprimento de flange como Até o vértice, você pode criar o flange paralelo ao flange da base e normal ao plano do flange.

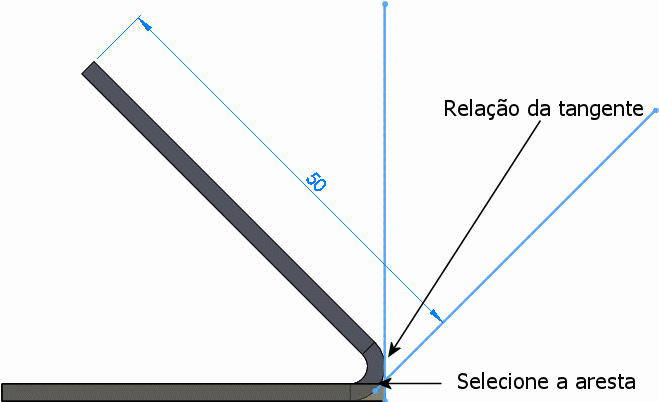

Tangente ao comprimento do flange da dobra

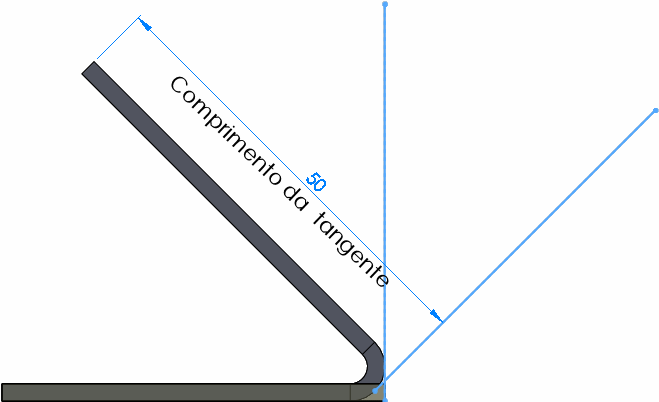

Você pode configurar o comprimento do flange da dobra em Tangente à dobra. Essa opção é válida para dobras maiores que 90º e permite usar o comprimento de tangente de um flange como base para o cálculo do comprimento. Dobra tangencial permite digitar o comprimento da tangente sem usar cálculos adicionais.
Na Flange de aresta do PropertyManager, em Comprimento de flange, clique em Dobra tangencial
.
Até o comprimento do flange do vértice
Se você configurar o comprimento do flange de aresta como Até o vértice, poderá criá-lo normal ao plano do flange ou paralelo ao flange da base.
Em Flange de aresta no PropertyManager, em Comprimento de flange, configure a Condição da extremidade do comprimento como Até o vértice, depois selecione Normal ao plano do flange ou Paralelo ao flange de base.
Exemplo de comprimentos de flange de aresta usando as opções de Até o vértice:
 |
 |
| Normal ao plano do flange (funcionalidade existente): O vértice vermelho é coincidente com a face da extremidade do flange da aresta. (Uma linha de esboço é exibida para aumentar a clareza.) |
Paralelo ao flange de base: O vértice vermelho passa pelo plano paralelo à face do flange de base. (Uma linha de esboço é exibida para aumentar a clareza.) |
Tangente à posição do flange da dobra
Você pode configurar a posição do flange da dobra em Tangente à dobra. Essa opção é válida para todas as opções de comprimento de flange e para dobras maiores que 90º.
A posição do flange sempre será tangente à face lateral conectada à dobra selecionada e o comprimento do flange sempre será exato.
Em Flange de aresta de PropertyManager, em Posição do flange, clique em Tangente à dobra
.
