Flanges varridos

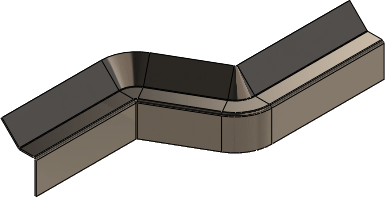

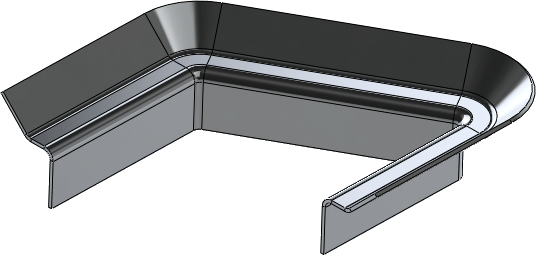

Você pode criar dobras compostas em peças de chapa metálica usando a ferramenta Flange varrido.

A ferramenta Flange varrido é similar à ferramenta Varredura; você precisará de um perfil e um caminho para criar o flange. Para criar o flange varrido, você precisará de um esboço aberto e um caminho de perfil aberto ou de uma série de arestas existentes em uma peça de chapa metálica.


Quaisquer cortes, orifícios, chanfros ou filetes na região da dobra do flange varrido não serão exibidos no padrão plano.

  1. Abrir install_dir\samples\whatsnew\sheetmetal\swept_bend.sldprt.

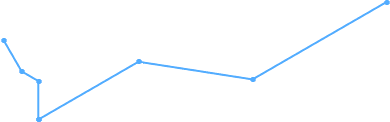

    Uma peça com dois esboços é aberta.

  2. Clique em Flange varrido tool_swept_flange_sheet_metal.gif (barra de ferramentas Placa metálica) ou Inserir > Chapa metálica > Flange varrido.
  3. Na árvore de projeto do FeatureManager, selecione:
    1. Sketch2 para Perfil PM_profile.gif.
    2. Sketch1 para Caminho PM_path.gif.
  4. Clique em PM_OK.gif.

    O flange varrido foi concluído.

Tópico pai: Chapa metálica
