Ao abrir um desenho, se as dimensões foram alteradas desde o último salvamento desse desenho, as dimensões alteradas são realçadas. Para visualizar as dimensões alteradas, primeiro é necessário salvar a peça ou montagem e o desenho no SolidWorks 2012. Depois de salvar o desenho com as dimensões alteradas, o realce das dimensões alteradas é redefinido.
|
|

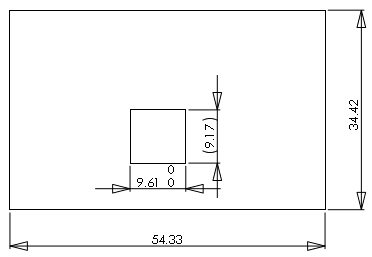

Antes das alterações
|

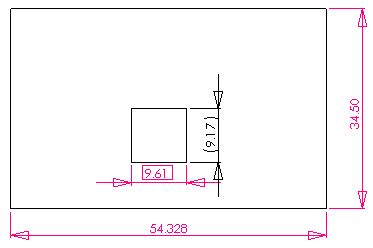

Depois das alterações
|
