Com o realce ativado, as seguintes alterações são realçadas nos desenhos:
- Alterações no modelo que causam alterações em valores de números de base
- Dimensões importadas onde o tipo ou o valor da tolerância foram alterados no modelo
- Dimensões importadas onde houve uma alteração em Adicionar parênteses ou Dimensão de inspeção
- Dimensões importadas onde houve uma alteração em Texto da dimensão (<DIM> por padrão)
Para usar a funcionalidade de realce, primeiro é necessário salvar a peça ou montagem e os desenhos associados no SolidWorks 2012. Ao reabrir o desenho, as alterações realçadas serão exibidas. Se você passar o ponteiro do mouse em uma dimensão alterada, uma dica de ferramenta exibirá a dimensão anterior.
|

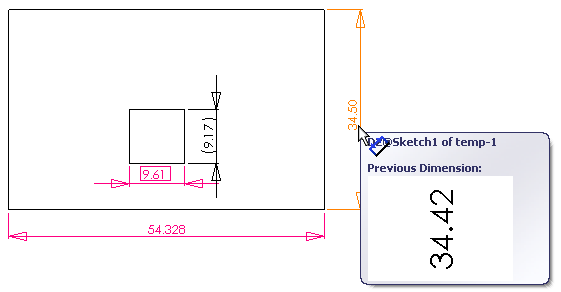

Dimensões alteradas
|
|

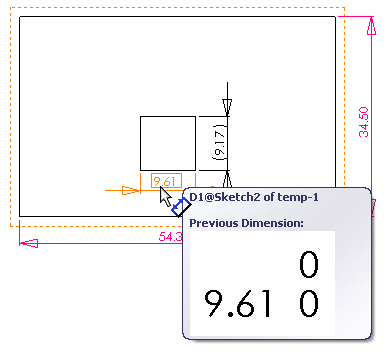

Tolerância alterada
|
Ao salvar o desenho atualizado, a funcionalidade de realce é redefinida.
