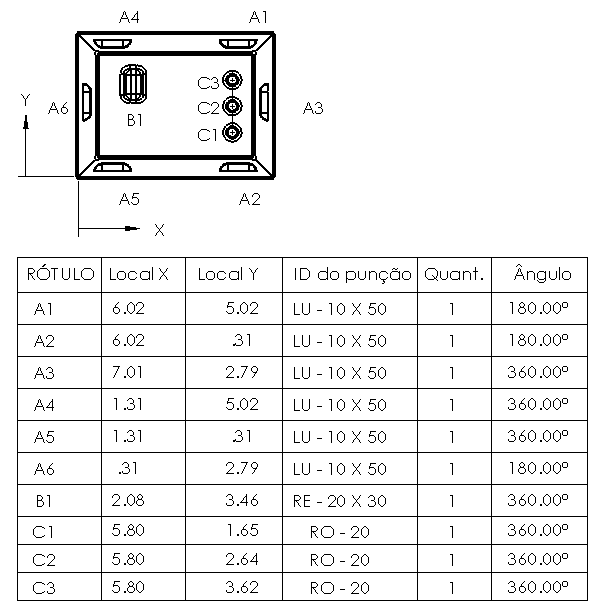

É possível inserir tabelas de punção nos desenhos. As tabelas de punção ficam disponíveis com a vista de padrão plano das peças de chapa metálica e contêm os recursos dos formulários e das bibliotecas usados nos corpos de chapas metálicas.
Uma tabela de punção inclui:
- Marca
- Anotação adicionada a cada recurso de punção do padrão plano
- Local X
- Distância do eixo X até o ponto de inserção da ferramenta
- Local Y
- Distância do eixo Y até o ponto de inserção da ferramenta
- ID da punção
- Propriedade da ferramenta de conformação ou do recurso da biblioteca utilizados no componente
- Quantidade
- Número de vezes que a ferramenta de conformação ou o recurso da biblioteca foram utilizados no padrão plano
- Ângulo
- Ângulo entre o eixo X e a ferramenta
Para aprender como criar IDs de punção, consulte Criar IDs de punção.
Para obter informações sobre a inserção de uma Tabela de punção, consulte Inserir uma tabela de punção.
