Importar dados do Flow Simulation

É possível importar os resultados das análises do Flow Simulation realizadas com peças de chapa metálica ou sólido fino no SolidWorks Simulation. Os dados importados incluem pressão, temperatura, tensões de cisalhamento e coeficiente de convecção. É possível visualizar uma plotagem gráfica dos dados importados no SolidWorks Simulation.

1. Na árvore de estudos do Simulation, clique com o botão direito em Cargas externas e selecione Efeitos de fluxo.
2. Selecione Incluir efeitos da pressão de fluidos do SolidWorks Flow Simulation e navegue para selecionar o arquivo de resultados do Flow Simulation (.fld).
   Se o seu modelo consiste de peças sólidas finas, antes de importar os resultados do Flow Simulation, defina cascas das faces sólidas selecionadas com espessura igual à espessura dos sólidos.

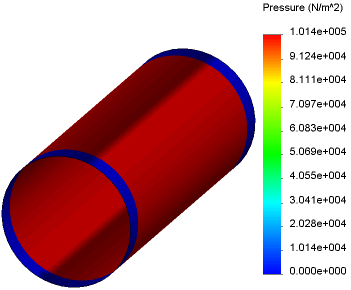

3. Para visualizar os dados importados do Flow Simulation, gere a malha do modelo, clique com o botão direito nas definições de dados de fluxo em Cargas externas e selecione Exibir plotagem.
   Também é possível visualizar os dados do Flow Simulation importados para sólidos nas árvores de estudo do Simulation. Agora as novas plotagens para tensão de cisalhamento de fluido estão incluídas.
