Espaçar corpos automaticamente

Você pode espaçar uniformemente os grupos de corpos explodidos.

  1. Na área de gráficos, selecione a outra cantoneira, o membro estrutural na extrema direita e a tampa da extremidade.


  2. No PropertyManager, em Opções, selecione Espaçar corpos sólidos automaticamente após arrastar.

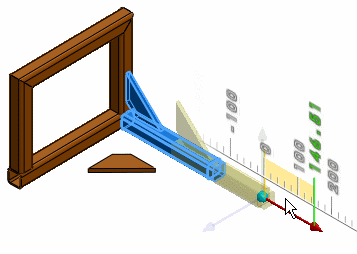

  3. Arraste a alça vermelha da tríade para posicionar os corpos como demonstrado.


    Quando você arrasta o grupo de corpos na posição demonstrada, um permanece onde você o soltou e o software automaticamente espaça os outros ao longo do mesmo eixo.

  4. Clique em PM_OK.gif.
