Criar uma vista explodida
Você pode criar vistas explodidas de peças com múltiplos corpos.
- Abra install_dir\samples\whatsnew\Parts\weldment01.sldprt.
- Clique em .
-
Na área de gráficos, selecione Cantoneira2.
No PropertyManager, em Configurações, Cantoneira2 é exibida em Componente(s) da etapa de explosão
.
Uma tríade é exibida na área de gráficos, alinhada com os eixos X, Y e Z do modelo.
Em seguida, altere o alinhamento da tríade.
- Clique com o botão direito do mouse na esfera central da tríade e clique em Alinhar a.
- Selecione a face estreita da cantoneira.
A alça azul alinha-se à normal da face selecionada.

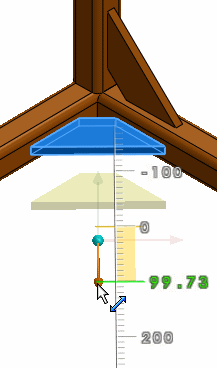

- Arraste a alça azul para mover a cantoneira para a frente.
- Solte a cantoneira aproximadamente como mostrado.
