Você pode inserir um macho/cavidade para criar os blocos do núcleo e da cavidade para o molde. Para criar um recurso macho/cavidade, a peça precisa ter ao menos três corpos de superfície na pasta Corpos de superfície
: um corpo de superfície de núcleo, um corpo de superfície de cavidade e um corpo de superfície de partição. Você pode criar um molde de um recurso macho/cavidade para várias peças ou para várias instâncias da mesma peça.
Para evitar os bloqueios de núcleo e de cavidade se desloquem, você pode adicionar uma superfície de interloque ao longo do perímetro das superfícies de partição antes de inserir um macho/cavidade na peça do molde. Você também pode criar a superfície de interloque automaticamente quando insere o recurso macho/cavidade. Para fechar os furos em uma peça moldada, você pode adicionar superfícies de fechamento.
Se você não incluir primeiro os corpos de superfície com a peça de molde, você pode incluir uma coleção de superfícies separadas que o comando macho/cavidade poderá costurar automaticamente.
Para abrir o PropertyManager, siga um destes procedimentos:
- Clique em Macho/cavidade
(barra de ferramentas Ferramentas de molde).
- Clique em .
- Clique com o botão direito do mouse no recurso Macho/cavidade e clique em Editar recurso
.
Núcleo
 |

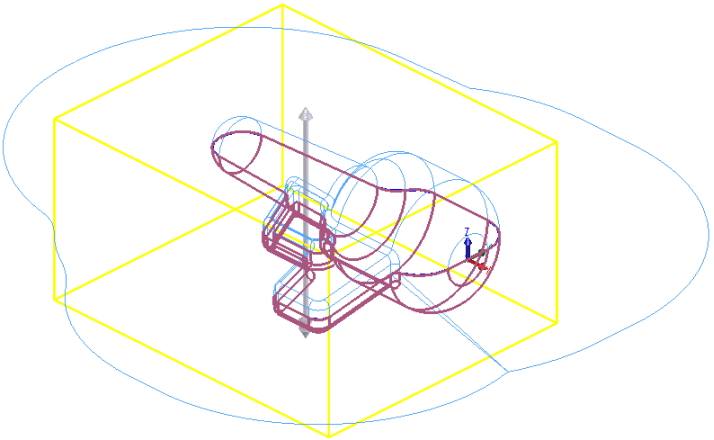

Corpos de superfície de núcleo |
Exibe e realça as superfícies selecionadas que definem o núcleo do molde. |
Cavidade
|

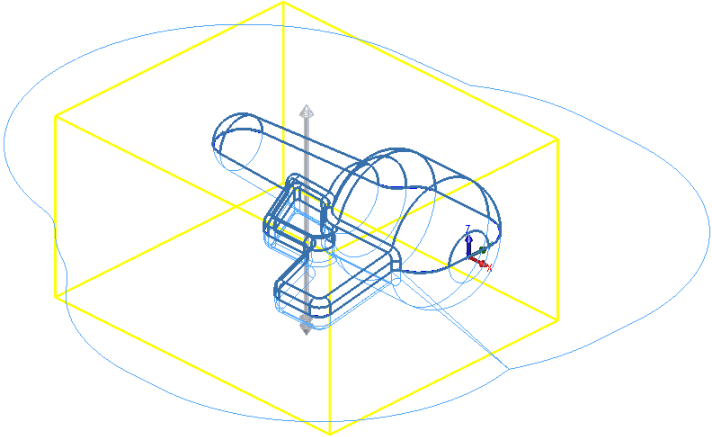

Corpos de superfície de cavidade |
Exibe e realça as superfícies selecionadas que definem o núcleo da cavidade. |
Superfície de partição
|

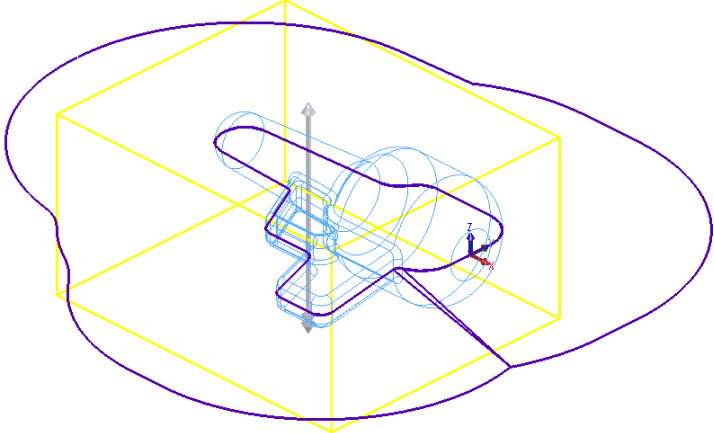

Corpos de superfície de partição |
Exibe e realça as superfícies selecionadas que definem a superfície de partição da divisão de molde. |

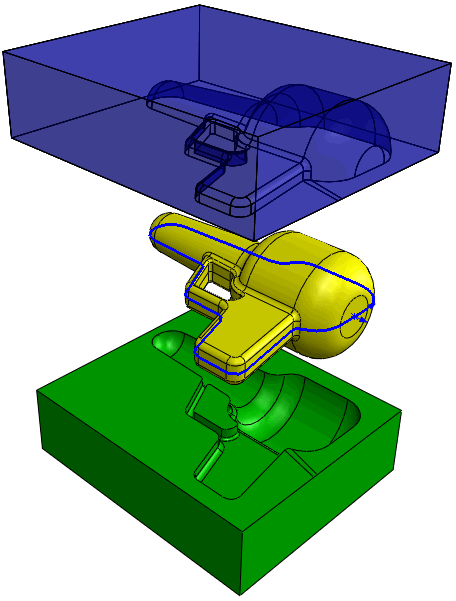

| Molde após Macho/cavidade |
|---|
 |
