Você pode especificar as configurações de desenho no nível do documento para tabelas de furos.
Para abrir essa página, com um desenho aberto, clique em
Opções
(barra de ferramentas Padrão), selecione Propriedades do documento e depois selecione .
Padrão geral de desenho
Padrão geral de desenho
|
Herdado das configurações da página Padrões de desenho selecionada |
Texto
Fonte |
Clique para modificar a fonte. |
Precisão da localização
Precisão de unidade |
Selecione o número de dígitos após o caractere separador de decimal para o valor da localização do furo. |
 |
Controle alfabético/numérico

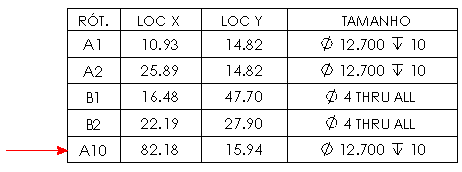

Selecione letras ou números para o sequenciamento das marcas das tabelas de furos
A, B, C |
Precede o número de sequenciamento do rótulo de furo com uma letra. |
 |

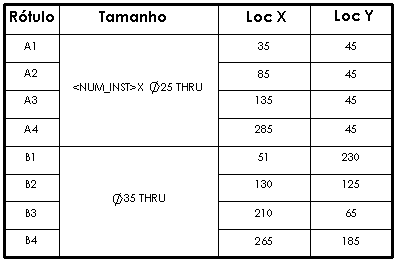

1, 2, 3 |
Define a sequência de etiqueta de furo como um número. |
 |
Layer
Layer
|
Selecione uma camada. Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.
|
Você deve selecionar
De acordo com padrão para
Layer (barra de ferramentas Layer) no documento da vista de desenho para aplicar essas configurações de camadas.
Indicador de origem
Indicador de origem |
Selecione um padrão para controlar a exibição de origem ou selecione De acordo com padrão para usar o padrão geral de desenho.
|
ANSI, BSI:
 |
ISO, GB:
 |
DIN, JIS, GOST:
 |
Ângulo/offset do rótulo do centro do perfil

Ângulo
|
O ângulo que a marca faz com a linha vertical que passa pelo centro do furo. |


|

Offset
|
A distância da marca para o perfil do furo
|
Dimensões duplas
Exibição de dimensões duplas
|
Selecione para exibir as dimensões em unidades duplas. |
Exibir unidades para exibição dupla |
Selecione para exibir as unidades do segundo conjunto de dimensões. |
Posição do valor da dimensão |
Superior |
Inferior |
Direita |
Esquerda |
