Vistas de seção em desenhos

É possível criar uma Vista de seção em um desenho através do corte de uma vista-pai por uma linha de seção. A vista de seção pode ser uma seção de corte reto ou uma seção em offset definida por uma linha de seção graduada. A linha de seção também pode conter arcos concêntricos.

Também é possível criar vistas de seção em modelos para inserir na Paleta de vistas.

• Você pode criar:

• • Vistas de seção de vistas de seção. Uma nova seção é calculada a partir do modelo sólido original, e a vista é atualizada se houver alteração no modelo.

  • Vistas de seção de vistas explodidas ortográficas (frontal, direita, esquerda, superior, inferior e posterior).

  • Vistas de cortes de peça que cria uma seção em uma vista pictórica (isométrica, trimétrica ou dimétrica). bsp;

• Você pode exibir arestas ocultas em vistas de seção.

• Vistas de seção se expandem na árvore de projeto do FeatureManager para que todos os componentes e recursos fiquem disponíveis.

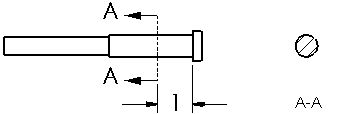

• É possível adicionar dimensões a linhas de seção sem editar o esboço da linha de seção. É possível dimensionar entre uma linha de seção e outra linha ou aresta. Você pode também adicionar dimensões à vista-pai para ancorar a linha de seção. Em seguida, é possível ocultar a dimensão usando Exibir/Ocultar anotações.



• É possível pré-selecionar entidades de esboço que pertencem à folha de desenho para criar vistas de seção. As entidades de esboço não precisam pertencer a uma vista de desenho existente.

• Quando cria uma vista de seção (ou de seção alinhada) de um desenho de montagem, você pode:

• • Especificar a distância do corte da vista de seção de modo que a vista de desenho inteira não seja cortada (não disponível em vistas de seção alinhadas).

  • Excluir componentes selecionados.

  • Excluir componentes de fixação (deixa sem corte a maioria dos itens inseridos do SolidWorks Toolbox ou itens designados como componentes de fixação).

  • Controle o hachurado automático, de forma que componentes adjacentes têm padrões de hachura alternados.

  • Altere a orientação da vista para isométrica.

• Você pode mover a seta da seção arrastando-a. Cada seta pode ser movida independentemente.



• Você pode redimensionar e reposicionar a linha de seção arrastando-a. Se você tiver usado relações geométricas quando esboçou a linha de seção, as relações podem impedir que você reposicione a linha de seção. Por exemplo, se a linha de seção for coincidente com o centro de um furo, não será possível reposicioná-la. Contudo, a linha de seção se moverá se o furo for movido.



• Você pode criar vistas de seção giradas se a ferramenta Vista de seção não for adequada. Você pode também combinar uma vista quebrada com uma ou mais vistas de seção para criar uma vista de seção girada (revolucionada).

• É possível cortar e colar uma vista de seção em outra folha que não a vista-pai.

• Você pode definir uma opção para reutilizar as letras de uma vista excluída em um desenho sem atribuir letras às vistas novamente.

• Use essas dicas para solucionar problemas em vistas de seção.

Para criar uma vista de seção:

1. Clique em Vista de seção na barra de ferramentas Desenho ou em Inserir, Vista de desenho, Seção.

   (É possível também selecionar uma linha esboçada e clicar na ferramenta Vista de seção .)

2. O PropertyManager de Vista de seção será exibido e a ferramenta Linha será ativada.

3. Esboce uma linha de seção.

   Use a inferência ou adicione relações durante a criação do esboço para relacionar a linha de seção aos recursos no modelo.

   Para criar uma vista de seção com múltiplas linhas, ou para usar uma linha de centro como a linha de seção, esboce a linha de seção antes de clicar na ferramenta Vista de seção. Múltiplas linhas de seção podem ter a mesma etiqueta. Uma mensagem de alerta será exibida se o padrão de desenho utilizado não permitir essa ação.

   Se a linha de seção não cortar inteiramente através da caixa delimitadora do modelo na vista, será perguntado se você deseja que o corte seja uma seção parcial. Se clicar em Sim, a vista de seção será criada como uma vista de seção parcial.

Se estiver criando uma vista de seção de uma montagem, ou se o modelo contém um recurso de nervura, defina as opções na caixa de diálogo Vista de seção.

Se você marcou a opção Exibir conteúdo ao arrastar vista de desenho uma visualização da vista será exibida quando você mover o ponteiro. Você pode também controlar o alinhamento e orientação da vista.

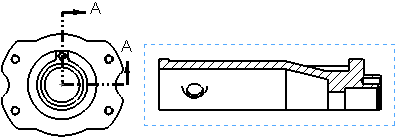

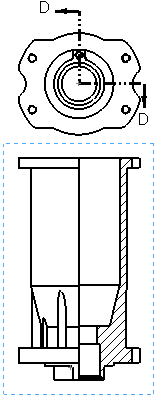

Se a linha de seção tiver vários segmentos, a vista será alinhada ao segmento de esboço selecionado por último quando você clicou na ferramenta Vista de seção:

4. Clique para posicionar a vista. É possível editar as etiquetas da vista, mudar o alinhamento ou modificar a vista de seção, se necessário.

Para alterar a orientação de uma vista de seção, ou vista de seção alinhada, para isométrica:

Clique com o botão direito na vista e selecione Vista de seção isométrica.

Para remover a orientação isométrica, clique com o botão direito na vista e selecione Remover vista isométrica.
