Cordões de solda em montagens

Você pode adicionar cordões de solda simplificados às montagens. Os cordões de solda simplificados fornecem um representação simples, peso-leve, dos cordões de solda.

Para adicionar um cordão de solda a uma montagem, siga um destes procedimentos:

• Clique em Recursos de montagem (guiaMontagem no CommandManager) e, em seguida, em Cordão de solda .
• Clique em Inserir > Recurso de montagem > Cordão de solda.
• Clique em Cordão de solda (barra de ferramentas Soldagens).

Para obter mais informações sobre cordões de solda, consulte Cordões de solda.

Para obter informações sobre tabelas de soldas em desenhos, consulte Tabelas de solda.

Considerações especiais sobre cordões de solda em montagens:

• Um cordão de solda pode envolver apenas dois componentes (e não três ou mais). Nesta montagem, por exemplo, para soldar a barra às duas chapas, são necessários dois cordões de solda.

  Primeiro cordão de solda:	Segundo cordão de solda:

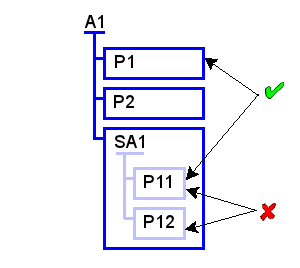

• Só é possível adicionar cordões de solda entre componentes de nível superior (peças ou submontagens). Exemplo: Uma montagem contém duas partes, P1 e P2, e um submontagem, SA1. A submontagem contém duas partes, P11 e P12.

  • Você pode adicionar um cordão de solda entre P1 e P11, pois eles são uma peça e uma submontagem de nível superior.
  • Você não pode adicionar rum cordão de solda entre P11 e P22, porque eles são componentes da mesma submontagem. Abra o documento da submontagem para adicionar o cordão de solda.

• É possível adicionar cordões de solda entre componentes peso-leve. Os cordões de solda aparecem do modo habitual, na área de gráficos e na Pasta de soldas na árvore de projeto do FeatureManager.
  Quando a submontagem é peso-leve, as soldas dentro dela não são exibidas na área de gráficos nem na árvore de projeto do FeatureManager.
