Utilização da lente de aumento

Use a lente de aumento para inspecionar o modelo e fazer seleções sem alterar a vista como um todo. Isso facilita a seleção de entidades para operações como a criação de posicionamentos.

1. Posicione o cursor sobre a área a ser examinada e pressione a tecla G.

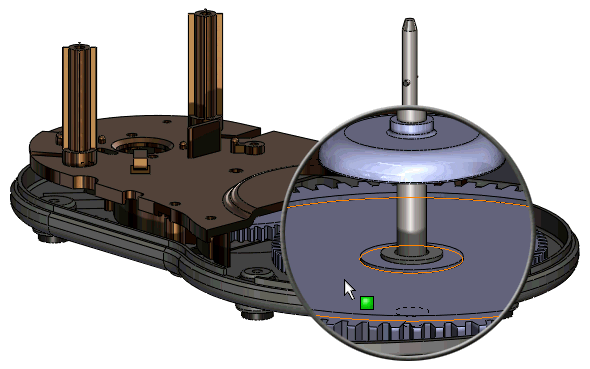

   A lente de aumento é aberta.



   Para personalizar o atalho de teclado usado para iniciar a lente de aumento, clique em Ferramentas > Personalizar . Na guia Teclado, procure Lente de aumento e digite a tecla de atalho.

2. Mova o cursor sobre o modelo.

   A lente de aumento é movida com o cursor, mantendo o mesmo grau de zoom. O modelo permanece estacionário.

   Para controlar melhor o movimento, pressione Ctrl + o botão do meio e arraste para aplicar a visualização panorâmica com a lente de aumento.

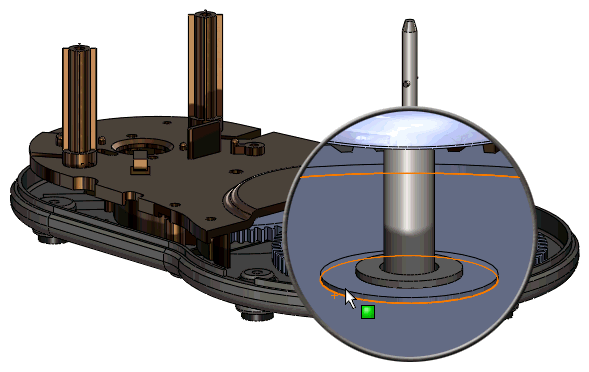

3. Gire a roda do mouse para fazer aumentar ou diminuir o zoom.

   O modelo permanece estacionário enquanto a lente de aumento aumenta o zoom.

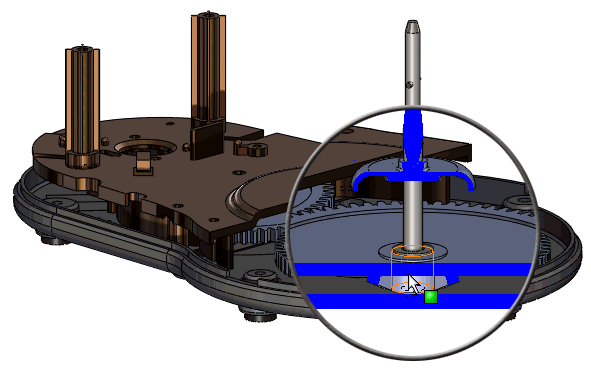

4. Pressione Alt e gire a roda do mouse para exibir uma vista de seção paralela à tela.


5. Ctrl + selecione as entidades.
   A lente de aumento é fechada quando você seleciona uma entidade sem pressionar Ctrl.

6. Conclua a ação, por exemplo, criando um posicionamento.
7. Clique para fechar a lente de aumento. Você também pode pressionar G novamente, ou Esc.
