С помощью вкладки Визуализация сборки можно создать иерархию компонентов на основе значений настроенных пользователем свойств и активировать спектр цветов, которые указывает относительные значения для каждого компонента.
Выберите Визуализация сборки
(панель инструментов Инструменты или вкладка Оценка в CommandManager) или .
Вкладка Визуализация сборки
в панели дерева конструирования FeatureManager содержит список всех компонентов сборки, исходно отсортированных по имени. Существуют три столбца:
- Имя файла
- Количество
- Свойство (исходно Масса)
Нажмите на заголовок столбца, чтобы отсортировать по его параметру.
Кнопки
 /  |
Плоский/вложенный вид |
Включает или выключает:
- вложенный вид, в котором узлы сборки расположены с отступом друг от друга;
- плоский вид, в котором структура узлов сборки не учитывается (сходен со спецификацией, предназначенной только для деталей).
|
 /  |
Отобразить/скрыть панели значений |
Доступно для числовых свойств. Включает и отключает полосы значений. Если панели значений включены, самая длинная панель применяется к компоненту с наибольшим значением. Можно установить расчет длины полосы относительно компонента с самым высоким значением или относительно всей сборки. |
Виджет сортировки
Виджет сортировки указывает столбцы, по которым отсортирован список.
Направление виджета определяет порядок сортировки.
По возрастанию
Сортировка по убыванию
Нажмите на заголовок столбца, чтобы инвертировать порядок сортировки.
Если только один столбец содержит виджет сортировки, можно нажать на заголовок любого другого столбца для сортировки компонентов по этому свойству.
Если несколько столбцов содержат виджет сортировки, можно добавить или удалить параметры из иерархии сортировки путем нажатия правой кнопки мыши на заголовок столбца и выбора параметров Добавить в иерархию сортировки или Удалить из иерархии сортировки. Для получения дополнительной информации см. раздел Сортировка списка множественных свойств.
Вкл./выкл. цвет
Включает и выключает спектр цветов при нажатии на вертикальную панель спектра.

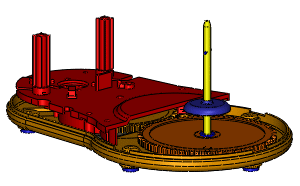

Когда спектр включен, цвета компонентов в графической области соответствуют цветам в спектре, чтобы указывает на относительное значение каждого компонента.
Добавить регулятор
Добавляет цветовой регулятор в спектр при нажатии в пустой области левее от вертикальной панели.
Можно переместить регуляторы цвета вверх или вниз для изменения распределения цвета в спектре. Нажмите правой кнопкой мыши регулятор и измените его цвет или удалите его. Чтобы вернуть два исходных регулятора, нажмите правой кнопкой мыши на любой регулятор и выберите Сбросить все.
Полоса отката
Скрывает или отображает элементы в списке и в графической области при перетаскивании полосы вверх или вниз.
Можно перетащить полосу вниз из верхней части списка:
Можно перетащить полосу вверх из нижней части списка:
Чтобы вернуть панель в ее исходное состояние, нажмите на нее правой кнопкой мыши и выберите Откат вверх или Откат в конец.
Фильтр
Фильтрует список по тексту и по состоянию отображения/скрытия компонента.
Введите текст в поле фильтра для отображения только тех компонентов, имя которых содержит указанный текст. Все другие компоненты исключаются из списка и из графической области. Выберите
в поле фильтра, чтобы очистить фильтр.
Чтобы скрытые компоненты (
,
и т.д.) не отображались в списке, нажмите на стрелку вниз и выберите параметр Фильтр скрытых компонентов.
