Панель управления
Левая панель в окне SolidWorks служит для управления проектированием деталей и сборок, листами чертежей, свойствами, конфигурациями и приложениями сторонних поставщиков. В окне CommandManager предоставляется доступ к инструментам SolidWorks.
Дерево конструирования FeatureManager®
Имена элементов отображаются в дереве конструирования FeatureManager сверху вниз в порядке создания, если их не переупорядочить. (Элементы можно рассматривать как компоненты деталей.)
Дерево конструирования FeatureManager в сборках отображает компоненты (детали или узлы и их элементы), папку Сопряжения, а также элементы сборки.
Дерево конструирования FeatureManager в чертежах содержит значок для каждого листа. Под каждым листом имеются значки для формата листа и каждого вида. Под каждым видом показаны детали и сборки, принадлежащие этому виду.
|
|
PropertyManager

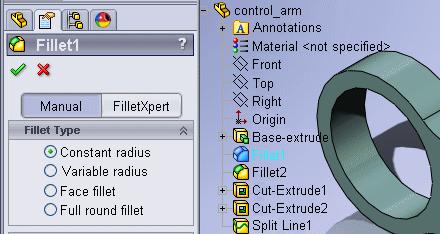

Для большей части эскизов, элементов и инструментов рисования в SolidWorks можно открыть окно PropertyManager в левой панели. В окне PropertyManager (Менеджера свойств) отображаются свойства объекта или элемента. Поэтому можно указать необходимые свойства, не открывая диалоговое окно, закрывающее графическую область.
|
|
ConfigurationManager

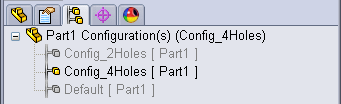

ConfigurationManager (Менеджер конфигурации) служит для создания, выбора и просмотра многочисленных конфигураций деталей и сборок.
|
|
DimXpertManager
DimXpertManager содержит список элементов допуска, определенный bsp;DimXpert для деталей. Он также отображает инструменты DimXpert, используемые для вставки размеров и допусков в детали. Можно импортировать такие размеры и допуски в чертежи.
|
|
DisplayManager
DisplayManager содержит списки и дает возможность редактировать внешние виды, надписи, сцены и камеры, примененные к текущей модели. При наличии добавленного приложения PhotoView 360 DisplayManager дает возможность доступа к Параметрам PhotoView.
|
|
Дисплей менеджера
Можно переключаться между деревом конструирования FeatureManager, окнами PropertyManager, ConfigurationManager и DisplayManager, нажимая на ярлыки внизу левой панели в окне SolidWorks.
Можно разделить панель и отобразить несколько менеджеров или несколько копий одного менеджера.
Когда открыто окно PropertyManager, можно выбрать параметр для одновременного отображения всплывающего дерева конструирования FeatureManager.
|
|
