Условные изображения резьбы в конфигурациях

Имеется возможность конфигурировать условные обозначения резьбы.

Условные обозначения резьбы редактируемы и поэтому настраиваемы, только когда значение Стандарт установлено в Нет в окне PropertyManager Условное изображение резьбы.

Используйте один из следующих способов:

PropertyManager

В разделе Условное обозначение резьбы нажмите Конфигурации и укажите конфигурации, к которым относится условное обозначение.

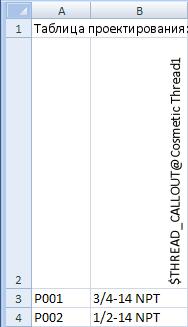

Таблица параметров

В заголовке столбца, управляющего условным обозначением резьбы, используется следующий синтаксис:

$THREAD_CALLOUT@наименование_условного_обозначения_резьбы

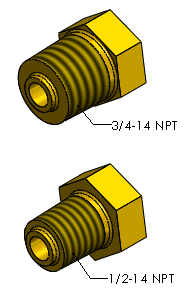

Пример:
