Создание изгибов на выносных линиях

Чтобы создать изгиб на линии, нажмите правой кнопкой мыши выносные линии линейного размера и выберите Параметры отображения > Изгиб.

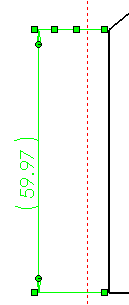

Выносная линия размера после выбора параметра Изгиб Выносная линия размера после перетаскивания точки изгиба
Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб.
  • Несколько изгибов в размерах и условных обозначениях
    Можно применить несколько изгибов к существующим выноскам для размеров и условных обозначений, выбрав Несколько изогнутых линий указателей на вкладке Выноски окна PropertyManager Размер. Кроме того, изгибы можно добавить после размещения размера или условного обозначения, нажав правой кнопкой мыши и выбрав параметр Добавить точку изгиба. Для создания изгиба перетаскивайте вставленную точку изгиба.
