Использование осевых линий для создания радиальных и диаметрических размеров

Можно создать несколько радиальных или диаметрических размеров, всякий раз не выбирая осевую линию.

Создание размеров данного типа полезно при создании эскизов для вращающейся геометрии, для которой требуется несколько диаметрических размеров.

Радиус осевой линии размера Диаметр осевой линии размера

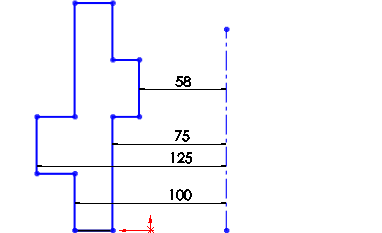

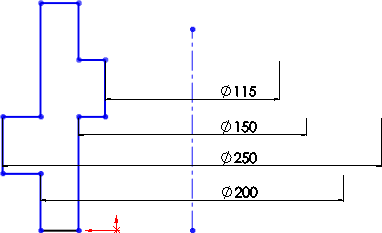

Несколько радиальных размеров Несколько диаметрических размеров

  1. На эскизе с осевой линией и линиями или точками нажмите кнопку Автоматическое указание размеров Tool_Smart_Dimensions_Relations.gif (панель инструментов "Размеры/Взаимосвязи") или выберите Инструменты > Размеры > Авто.
  2. Выберите осевую линию и линию или точку.
  3. Чтобы создать радиус, переметите указатель к ближней стороне осевой линии. Чтобы создать диаметр, переместите указатель к дальней стороне осевой линии.
  4. Нажмите для размещения размера.

    Указатель принимает вид pointer _smart_dimension_radial.gif для радиальных размеров и Указатель для автоматического нанесения диаметрического размера для диаметрических размеров.

  5. \Выберите другие линии или точки на эскизе, чтобы создать дополнительные размеры.
