Создание размеров с нулевыми и отрицательными значениями

Размерам эскиза можно задать нулевые и отрицательные значения. Это полезно, если требуется обратить направление объекта.
В окне PropertyManager Размер или диалоговом окне "Изменить" измените направление размера, определяющего местоположение, одним из представленных ниже способов.
  • Нажатием кнопки Реверс направления PM_reverse_direction.gif (PropertyManager) или Реверс размера button_Reverse_Sense_Modify.gif (диалоговое окно «Изменить»)
  • Ввод отрицательного числа

Чтобы изменить направление размера, определяющего местоположение, выполните следующие действия.

  1. В графической области выберите размер, определяющий местоположение.
  2. В окне PropertyManager в разделе Первичное значение нажмите кнопку Реверс направления PM_reverse_direction.gif.

    Местоположение объекта относительно справочной точки изменится и будет иметь значение, противоположное исходному значению. В данном эскизе положение линии зафиксировано, а размер, который требуется изменить, является расстоянием от линии до вершины прямоугольника.

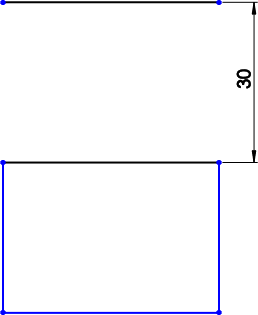

    Если нажать кнопку Реверс направления PM_reverse_direction.gif, верхняя линия прямоугольника окажется на 30 единиц выше линии:
