Вырыв детали
Вырыв отрезает часть сборки в чертежном виде для отображения внутреннего содержимого. Штриховка для разрезанных граней всех компонентов генерируется автоматически.
Вырыв детали - это не отдельный вид, а часть существующего чертежного вида. Закрытый профиль, обычно сплайн, определяет вырыв детали. Материал удаляется на указанную глубину, чтобы показать внутренние детали. Укажите глубину путем ввода числа или выбора геометрии в чертежном виде.
Нельзя создать вырыв детали в местном виде, разрезе или наложенном виде. При создании вырыва разнесенного вида нельзя составить разнесенный вид.
|

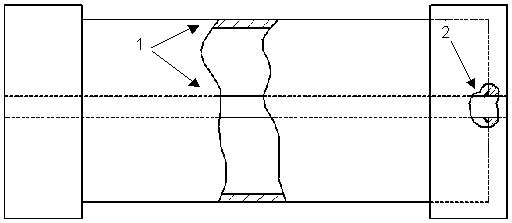

На этом примере показана (1) толщина стенки и вал, а также (2) способ сварки вала и пробки.
|

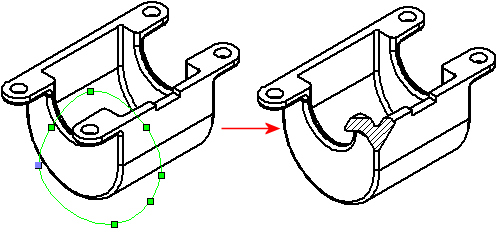

Вырыв вида (изометрия, триметрия, диметрия). Глубина располагается по нормали к листу:
|
|
|
|
Для создания вырыва:
-
Нажмите кнопку Вынутый разрез
на панели инструментов "Чертеж" или выберите Вставка, Чертежный вид, Вынутый разрез.
Указатель примет следующий вид -
.
Если требуется профиль, отличный от сплайна, создайте и выберите закрытый профиль, прежде чем выбрать инструмент Вырыв детали.
-
Нарисуйте профиль.
-
Задайте параметры в диалоговом окне Разрез. Если не требуется исключать компоненты или крепежи из вынутого разреза, нажмите OK.
-
Задайте параметры в окне PropertyManager Вырыв детали.
Используйте Режим трехмерного чертежного вида для выбора скрытой кромки для измерения глубины вида вынутого разреза.
-
Нажмите на кнопку OK
.
Для удаления или редактирования вынутого разреза:
-
Правой кнопкой мыши нажмите на вырыв детали в дереве конструирования FeatureManager и выберите одно из следующего.
-
Удалить.
-
Редактировать определение. Задайте параметры в окне
Вырыв детали
PropertyManager, затем нажмите OK ..
-
Редактировать эскиз. Выберите объект эскиза и отредактируйте его, затем закройте эскиз.
