Размеры на дугах и окружностях

По умолчанию расстояние измеряется до центральной точки дуги или окружности. Используя инструмент Автоматическое нанесение размеров , можно создать:

  • Размеры между дугами или круглыми кромками

  • Размеры между концентрическими окружностями

  • Ординатные размеры для дуг минимальной, средней и максимальной длины при добавлении размеров между двумя дугами или между линией или точкой эскиза и дугой.

Чтобы указать расстояние между дугами:

  1. Нажмите Автоматическое нанесение размеров (панель инструментов Размеры/взаимосвязи) или выберите Инструменты, Размеры, Авто.

  2. Выберите кромку на первой дуге и затем выберите кромку второй дуги.

  3. Нажмите клавишу Shift и затем применить размер между двумя кромками.

  • Применяет минимальный размер между первой и второй дугой.

  • Открывает PropertyManager Размер, где можно изменить способ измерения расстояния.

Чтобы изменить метод измерения расстояния:

  1. Нажмите на размер между дугами.

Чтобы отобразить Условия первой дуги и Условия второй дуги в PropertyManager Размер, выберите кромки обеих дуг с помощью инструмента Автоматическое нанесение размеров .

  1. В PropertyManager Размер выберите вкладку Выноски.

  1. В разделе Условия для дуги:

    1. Установите значения для параметра Условия первой дуги.

    2. Установите значения для параметра Условия второй дуги.

  2. Щелкните .

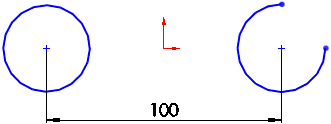

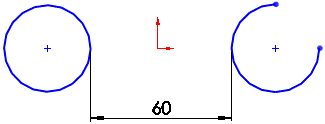

Условия первой дуги

Условия второй дуги

Центр

Центр

Мин

Макс

Чтобы нанести размер между концентрическими окружностями и отобразить выносные линии:

  1. В открытом эскизе нажмите кнопку Автоматическое нанесение размеров (панель инструментов Размеры/взаимосвязи) или выберите Инструменты, Размеры, Авто.

  2. Выберите концентричную окружность, затем выберите вторую концентричную окружность.

  3. Нажмите для размещения размера.

  4. Щелкните .

Чтобы отобразить выносные линии после размещения размера:

Нажмите правой кнопкой на размер и выберите Параметры отображения, Отобразить выносные линии.

Также можно перетащить выносные линии в новую точку присоединения и изменить размещение радиальных размеров .
