Использование SketchXpert
Если выбрать Всегда отображать это диалоговое окно при возникновении ошибки, при переопределении 2D или 3D эскизов будет отображаться
PropertyManager SketchXpert
. Для существующих переопределенных эскизов нажмите Переопределенный
в
строке состояния
. bsp;Использование SketchXpert:
SketchXpert отображает:
-
Изображения существующей геометрии, когда решения передвигают геометрию.
-
Размеры и взаимосвязи для удаления в зачеркнутом виде.

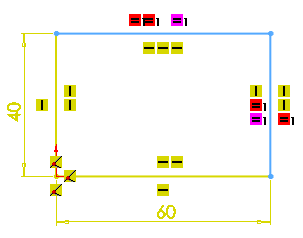

Выберите Вид, Взаимосвязи эскиза, чтобы отобразить взаимосвязи эскиза с цветовой кодировкой:
Не удается решить объект или
Конфликты между объектами.
Чтобы диагностировать переопределенные эскизы:
-
В окне PropertyManager в разделе Сообщение выберите Диагностика, чтобы создать потенциальные решения.
-
В разделе Результаты нажмите
или
, чтобы просмотреть решения. При выборе каждого решения происходит следующее:
-
Обновление графической области, при котором в ней отображается примененное решение.
-
Взаимосвязи или размеры, которые требуется удалить, отображаются в разделе Дополнительная информация/параметры.
|

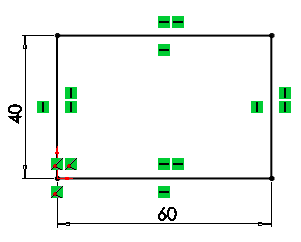

Пример верных решений
|
|
|
|
|
Удалите горизонтальную взаимосвязь и переместите
существующую геометрию.
|
Удалите вертикальный размер (40) и
переместите некоторую существующую геометрию.
|
|
bsp;Стрелки показывают исходное расположение геометрии.
|
bsp;Проход по верным решениям
Если раздел bsp;
Дополнительная информация/параметры или Противоречивые взаимосвязи/размеры не отображается, нажмите bsp;
в PropertyManager. Затем выберите параметр Всегда открывать это диалоговое окно при возникновении ошибки эскиза, чтобы эти элементы всегда отображались.
-
Нажмите Применить, чтобы применить решение, затем нажмите
, чтобы закрыть PropertyManager.
Чтобы вручную исправить переопределенные эскизы:
-
В окне PropertyManager в разделе Сообщение выберите Исправить вручную.
Все взаимосвязи и размеры эскиза отображаются в разделе Противоречивые взаимосвязи/размеры.
-
Выберите каждую взаимосвязь или размер, чтобы выделить их в графической области.
|
Например:
|
|
|
|
= Равный радиус/длина 1
|
|
|
-
Нажмите Удалить.
|
|
|
Найдено верное решение
|
При удалении одного или нескольких элементов в разделе Противоречивые взаимосвязи/размеры нажмите
, чтобы отменить каждое действие и заново создать список.
-
Нажмите bsp;.
