Bridas barridas

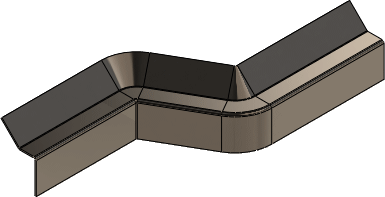

Puede crear pliegues compuestos en piezas de chapa metálica con la herramienta Brida barrida.

La herramienta Brida barrida se parece a la herramienta Barrer; necesita un perfil y un trayecto para crear una brida. Para crear una brida barrida, es necesario tener un croquis abierto como perfil y un trayecto de perfil abierto o una serie de aristas existentes en una pieza de chapa metálica.


Los cortes, taladros, chaflanes o redondeos en la región de pliegue de la brida barrida no aparecen en la chapa desplegada.

  1. Abrir install_dir\samples\whatsnew\sheetmetal\swept_bend.sldprt.

    Se abre una pieza con dos croquis.

  2. Haga clic en Brida barrida tool_swept_flange_sheet_metal.gif (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Brida barrida.
  3. En el gestor de diseño del FeatureManager, seleccione:
    1. Sketch2 para Perfil PM_profile.gif.
    2. Sketch1 para Trayecto PM_path.gif.
  4. Haga clic en PM_OK.gif.

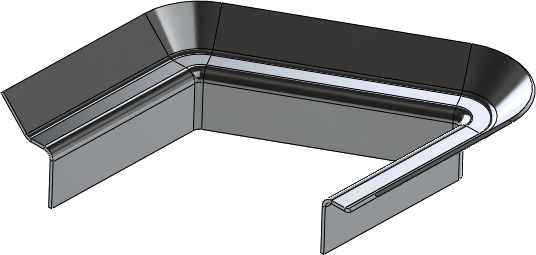

    La brida barrida está completa.

Tema principal: Chapa metálica
