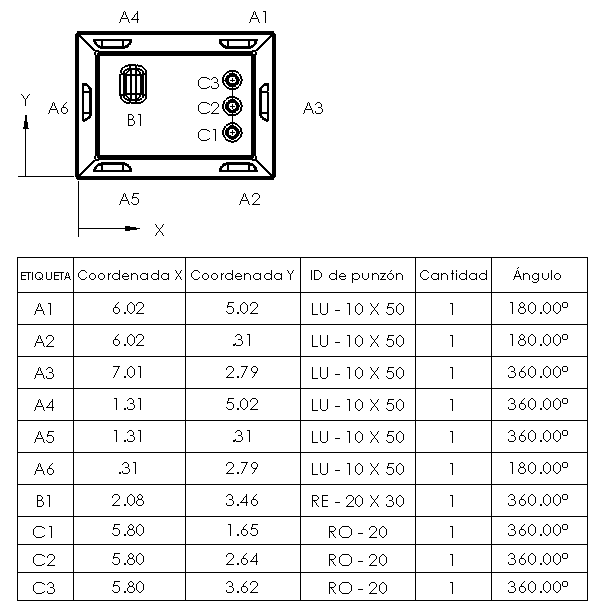

Puede insertar tablas de punzones en los dibujos. Estas tablas están disponibles con la vista de chapa desplegada de las piezas de chapa metálica y contienen las operaciones de forma y de biblioteca utilizadas en los sólidos de chapa metálica.
Una tabla de punzones incluye:
- Etiqueta
- Anotación agregada a cada operación de punzón de la chapa desplegada
- Coordenada X
- Distancia desde el eje X hasta el punto de inserción de la herramienta
- Coordenada Y
- Distancia desde el eje Y hasta el punto de inserción de la herramienta
- ID de punzón
- Propiedad de la herramienta de conformar chapa o de la operación de biblioteca utilizadas en el componente
- Cantidad
- Número de veces que la herramienta de conformar chapa o la operación de biblioteca se utilizan en la chapa desplegada
- Ángulo
- Ángulo entre el eje X y la herramienta
Para obtener información sobre cómo crear los ID de punzón, consulte Creación de ID de punzón.
Para obtener información sobre cómo insertar una tabla de punzones, consulte Inserción de una tabla de punzones.
