Si la función de resaltado está activada, en los dibujos se resaltan las siguientes modificaciones:
- Cambios en el modelo que provocan el cambio de los valores de números base
- Cotas importadas en las que ha cambiado el tipo o el valor de tolerancia en el modelo
- Cotas importadas en las que se produce un cambio en Agregar paréntesis o en Cota de inspección
- Cotas importadas en las que se produce un cambio en el Texto de cota (<DIM> de forma predeterminada)
Para utilizar esta función de resaltado, en primer lugar debe guardar la pieza o el ensamblaje y los dibujos asociados en SolidWorks 2012. Al volver a abrir los dibujos, aparecen las modificaciones resaltadas. Si sitúa el cursor sobre una cota modificada, la información sobre herramientas muestra la cota anterior.
|

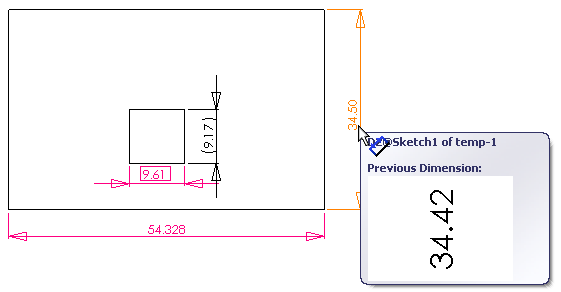

Cotas modificadas
|
|

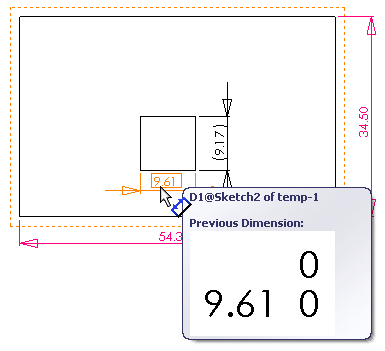

Tolerancia modificada
|
Al guardar el dibujo actualizado, se restablece la función de resaltado.
